알람밸브 구조 및 작동원리 알아보기

우리가 흔히 보는 건물 내 스프링클러헤드는 화재 시 물을 분사하여 불을 끄는 중요한 역할을 합니다. 그럼 이 스프링클러의 물은 어디로부터 오는걸까요? 스프링클러 내 있는 물을 채워넣고 뺄 수 있는 밸브가 바로 알람밸브입니다. 알람밸브가 위치해 곳은 알람밸브실 또는 A/V실로 문에 표기가 되죠. 오늘은 이 알람밸브의 구조 및 작동하는 원리에 관해 알아보고자 합니다.



✅ 알람밸브 구조

알람밸브 구조에서 우리가 실질적으로 주로 조작하는 것은 게이트밸브와 드레인밸브입니다. 해당 밸브들에 관해 이해를 하기 전에는 먼저 알람밸브 1차측, 2차측의 개념부터 알아야 합니다.

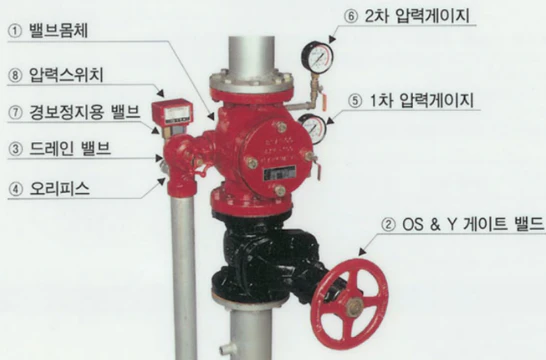

알람밸브의 구조



✔️ 알람밸브 1차측

고가수조 및 펌프에서부터 알람밸브까지를 1차측이라고 합니다. 물의 저장소인 수원으로부터 알람밸브까지를 의미하죠. 보통 아래쪽에 압력게이지가 위치합니다.



✔️ 알람밸브 2차측

알람밸브에서 스프링클러헤드까지를 알람밸브 2차측이라고 합니다. 보통 위쪽에 압력게이지가 위치합니다.



✔️ 게이트밸브

위 그림의 ② OS & Y 게이트 밸브가 게이트밸브인데 1차측에서 2차측으로 물이 넘어가지 않게 잠그는 밸브입니다. 예를들어 스프링클러헤드 터져 2차측의 물이 분사될 때 게이트밸브가 잠겨있는 상태면 물이 공급되지 못하는 것이죠.



✔️ 드레인밸브

드레인밸브는 2차측 물을 퇴수하는 밸브입니다. 게이트밸브를 잠근 상태에서 드레인밸브를 열게 되면 2차측의 물이 모두 빠져나가게 되는 것이죠.



✔️ 경보정지용 밸브

경보정지용 밸브는 알람밸브가 작동했을 때 그 신호를 수신기에 보내주는 역할을 합니다. 이 밸브를 잠그게 되면 화재가 발생하여 알람밸브가 작동해도 수신기에서 알지 못합니다. 그러므로 평상시에는 꼭 개방 상태를 유지해야합니다.



✅ 알람밸브 작동원리

알람밸브가 작동하는 원리를 이해하기 위해서 아래 그림을 참고하겠습니다.

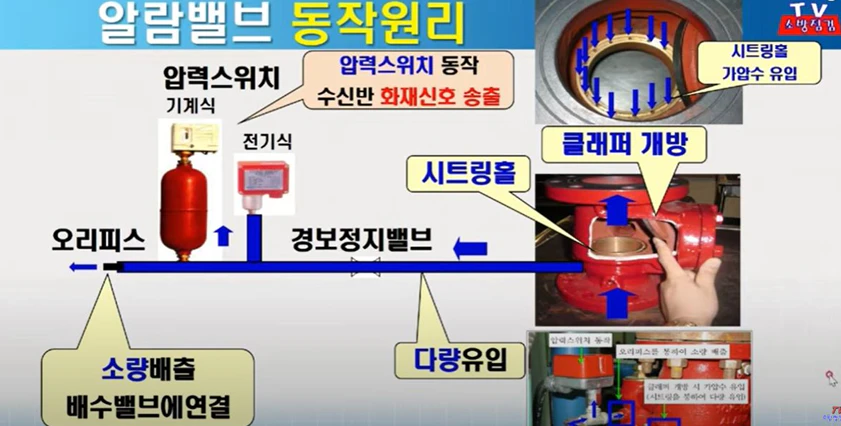

알람밸브 작동원리(출처 : 소방점검tv)



✔️ 헤드 개방으로 2차측 압력 저하 및 클래퍼 개방

스프링클러헤드가 화재에 의해 개방되면 물이 분사되어 2차측 압력이 저하됩니다. 이 때, 알람밸브는 부족한 물을 보충하기 위해 1,2차측 사이를 막고 있는 클래퍼를 개방합니다.

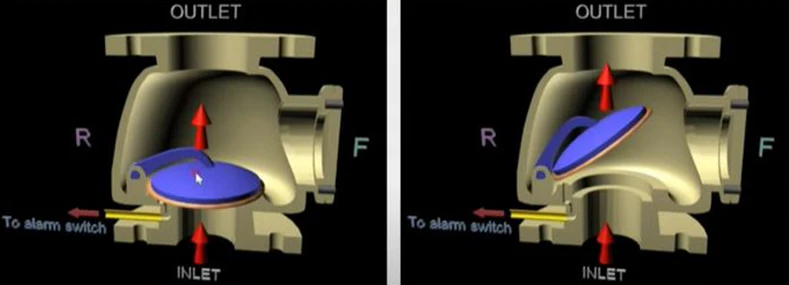

알람밸브 내 클래퍼(출처 : 소방점검tv)



✔️ 압력스위치 동작 및 화재신호 발생

클래퍼가 개방되면 그림에서와 같이 시트링홀에도 가압수가 유입됩니다. 여기 들어간 물은 압력스위치에 도달하여 압력스위치를 동작시키게 됩니다. 여기서 오리피스는 소량의 물을 배출하는 역할을 하는데, 압력스위치의 오동작을 방지하는 역할을 합니다.



✅ 알람밸브의 수원

알람밸브가 물을 끌어오는 수원은 크게 두 종류가 있습니다. 옥상에 있는 고가수조와 지하에 있는 저수조가 그것입니다.



보통 고가수조를 통한 것은 중력에 의해 물을 자연스럽게 공급하여 자연압이라 하고, 저수조를 통한 것은 펌프를 통해 인위적으로 물을 공급하여 소화수 가압이라고 합니다.

저수조 및 고가수조



✅ 알람밸브 2차측 퇴수 시(물 뺄때) 주의사항

알람밸브 2차측에 있는 물을 드레인밸브를 통해 배수할 때에 주의사항이 있습니다. 시험밸브를 별도로 개방하여 배관 내 공기를 빼야 합니다. 여기서 시험밸브란 무엇일까요?



✔️ 시험밸브 알아보기

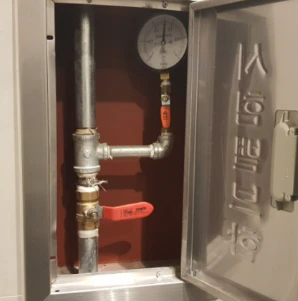

시험밸브함



시험밸브의 본 기능은 말그대로 알람밸브가 잘 작동하는지 시험하는 역할을 하는 밸브입니다. 시험밸브를 통해 2차측 물을 빼주게 되면, 2차측 압력이 낮아져 알람밸브가 작동하기 때문입니다.



알람밸브 퇴수 시에는 해당 시험밸브를 개방해주어 내부 공기를 빼주는 것이 좋습니다. 기포가 발생하면 관이 빨리 부식되기 때문입니다. 이는 추후 소방배관 누수의 원인이 될 수 있습니다. 시험밸브함은 알람밸브 옆에 있거나 아예 다른 공간에 있을 수 있으니 위치를 숙지하시기 바랍니다.(현장마다 설치 위치가 다릅니다.)



✅ 알람밸브 탬퍼스위치 이해하기

수신기에 감시가 뜨는 경우가 발생합니다. 이 경우는 알람밸브 탬퍼스위치가 작동한 경우로, 탬퍼스위치는 게이트밸브를 잠그면 작동합니다. 탬퍼스위치를 통해 밸브의 개폐 여부를 확인할 수 있죠.



✅ 정리

이상 알람밸브 구조 및 작동원리에 관해 알아보았습니다. 알람밸브는 소방설비에서 핵심이 되는 설비로 굉장히 중요합니다. 또한, 알람밸브에 관해서만 이해를 해도 건물 내 소화수계설비에 관한 전체적인 메커니즘에 관해 어느 정도 이해를 하신겁니다. 긴 글 읽어주셔서 감사합니다.
