소방 중계기는 감지기 및 소화전 등이 최초로 작동하면 수신기로 해당 신호를 보내는 역할을 합니다. 말 그대로 중계 역할을 하는 것이죠. 보통 소화전 내부에서 쉽게 볼 수 있습니다. 그럼 중계기의 구조와 기능, 설치기준, 종류 및 어드레스 설정법까지 구체적으로 알아보도록 하겠습니다.
✅ 소방 중계기란?
✔️ 소방 중계기의 정의
감지기, 발신기 및 기타 스위치 등과 R형 수신기 사이에 설치되어 감지기 등의 작동여부를 R형 수신기에 통신방식으로 전송하는 장치입니다. P형 수신기는 감지기선이 직접 연결되어 있기 때문에 중계기가 필요없습니다. 중계기의 입력 전압은 감지기 전압과 같은 DC 24V입니다.
✔️ 소방 중계기의 구조 및 기능

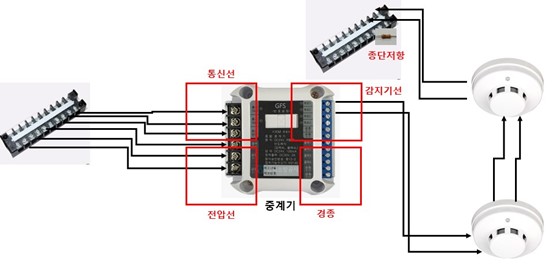

이해하시기 쉽게 아래 결선을 그려봤습니다. 해당 구조는 대부분의 중계기에 적용됩니다. 좌측 상단에는 수신기와 신호를 주고받는 통신선이, 좌측 하단에는 중계기에 전압을 입력하는 전압선이 위치합니다. 반대편의 우측 상단은 감지기가 물려있는 감지기선, 우측 하단은 경종에 출력 신호를 주는 경종선과 연결되어 있습니다.
종단저항의 역할
감지기선 말단에는 종단저항이 연결되어 있는데, 이는 감지기 회로의 단선 유무 및 화재 신호를 판단하기 위함입니다. 감지기 미동작 시에는 종단저항을 통해 미량의 전류가 흐르고, 단선되면 이 전류조차 흐르지 않습니다. 반대로 화재 발생시에는 많은 전류가 흘러 수신기에 화재 신호가 전달되는 것이죠.
✅ 소방 중계기 설치기준
소방 중계기의 설치기준은 다음과 같습니다.
제6조(중계기) 자동화재탐지설비의 중계기는 다음 각 호의 기준에 따라 설치하여야 한다.
1. 수신기에서 직접 감지기회로의 도통시험을 행하지 아니하는 것에 있어서는 수신기와 감지기 사이에 설치할 것
2. 조작 및 점검에 편리하고 화재 및 침수등의 재해로 인한 피해를 받을 우려가 없는 장소에 설치할 것
3. 수신기에 따라 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원입력측의 배선에 과전류 차단기를 설치하고 해당 전원의 정전이 즉시 수신기에 표시되는 것으로 하며, 상용전원 및 예비전원의 시험을 할 수 있도록 할 것
✅ 소방중계기 어드레스 및 보조전원반
✔️ 중계기 어드레스 맞추는법

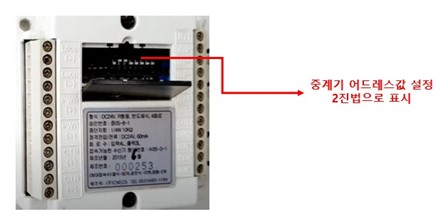

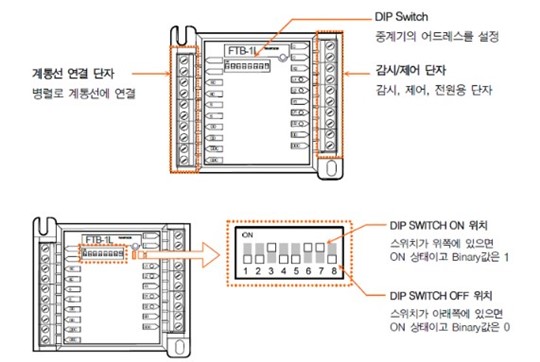

소방중계기를 유심히 보면 내부에 어드레스를 맞추는 단축키가 있습니다. 8개의 2진수로, 위로 올리면 1, 내리면 0을 표시합니다. 어드레스 표현 방식이 중계기마다 조금씩 상이하므로 그에 맞게 설정하시면 됩니다.
중계기 어드레스는 화재 신호가 울리면 해당 장소가 어디인지 수신기에 표시하는 역할을 합니다.
✔️ 중계기 보조전원반
건물이 크고 넓다면 중계기 개수가 많은데, 모든 곳에 전원을 공급하기에 수신기 하나로 감당이 어렵습니다. 따라서, 별도의 중계기 보조전원반을 수신기 주위에 설치합니다.

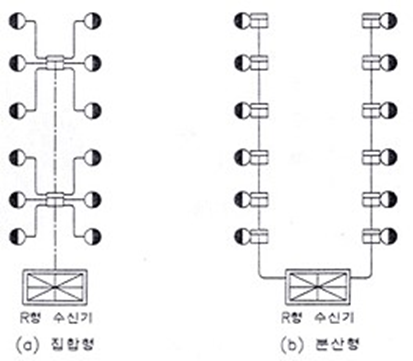

✅ 소방 중계기 종류

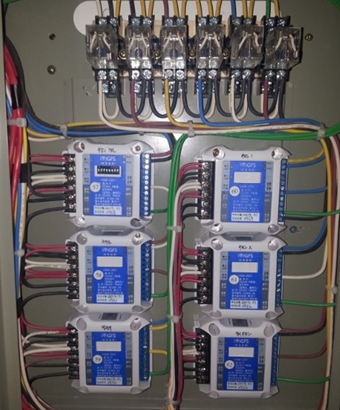

✔️ 집합형 중계기
- 전원 장치를 내장(AC 110/220V)하며 보통 분전반 및 통신 Pit실 등에 설치합니다.
- 대용량(30~40회로) 회로를 수용하며 하나의 중계기당 보통 2~3개 층을 담당합니다.
✔️ 분산형 중계기
- 전원 장치를 내장하지 않고 수신기의 전원(DC 24V) 등이 입력되며, 발신기함 내부에 주로 설치합니다.
- 회로는 소용량(5회로 미만)으로 각 구역마다 중계기를 설치합니다.
