제연설비 설치목적, 동작원리, 종류 및 설치대상 알아보기

화재 시 화재 사망자의 60% 이상이 질식사를 하는 만큼, 화재에 있어 연기는 굉장히 치명적입니다. 제연설비가 중요한 이유이기도 하죠. 제연설비는 화재 연기를 외부로 배출시키거나 사람에게 다가오지 못하도록 강한 바람으로 실 내부의 압력을 높이는 역할을 합니다. 오늘은 제연설비의 설치목적, 종류, 설치기준 및 성능기준에 관해 알아보도록 하겠습니다.



제연설비 작동 시뮬레이션 영상 바로가기



✅ 제연설비 설치목적

제연설비는 화재 초기단계에서 발생하는 연기를 감지하여 이를 배출하고, 실 내부의 압력을 높여 화재 연기가 들어오지 못하게 하는 등 연기를 제어할 목적으로 설치합니다.



✅ 제연설비 동작원리

✔ 화재 발생 및 감지기 동작

화재가 발생하면 감지기가 동작하고 수신기에 화재 신호가 전달됩니다.



✔ 제연휀 MCC 동력제어반에 신호 전달

수신반에 화재가 감지되면 제연휀의 MCC 동력제어반에 신호를 주게 됩니다. 전기를 받아 동작하게 되는 것이죠.



✔ 실내에 공기 압력이 증가하여 화재 연기 진입 방지

외기의 공기를 들여와 급기 덕트를 통해 각 층에 설치되어 있는 급기 댐퍼에 바람을 넣어주게 됩니다. 해당 밀폐실은 공기가 차게 되어 화재 연기를 막게 됩니다.

출처 : 한국소방안전원



✅ 제연설비 종류

✔️ 제연설비 종류

계단전실, 부속실 및 승강장 제연설비 -  대피 장소에 주로 설치됩니다. 제연댐퍼 자체 내에 수동조작함이 있습니다.

거실제연설비 - 실 내부에서 급, 배기가 이루어지는 구조입니다. 별도의 제연댐퍼 수동조작함이 있습니다.



✔️ 제연댐퍼 수동 조작 방법

제연댐퍼 자체 내 상부 조작함(계단전실, 부속실 및 승강장 제연설비)

조작함 내부에 배기용과 급기용 수동조작스위치가 있습니다. 급기용 스위치를 누르면 댐퍼가 열리면서 강한 바람이 나오게 됩니다. 반면, 배기용 스위치를 누르면 전실 밖 천장에 설치된 배기구를 통해 화재 연기가 빨려 들어가게 되죠. 이때 동시에 방재실 수신기에 화재 신호가 발생하게 됩니다.

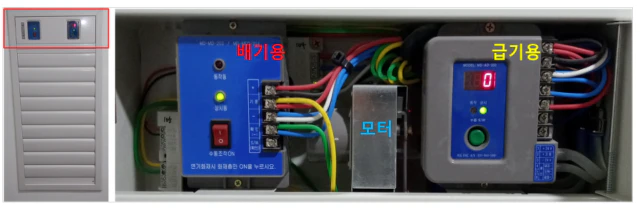

제연댐퍼 자체 내 수동조작함(출처:별의life)

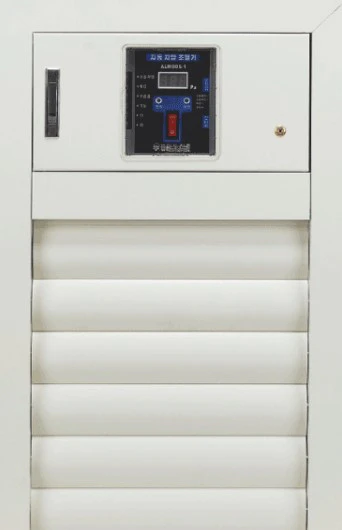

계단전실 및 부속실의 급기댐퍼

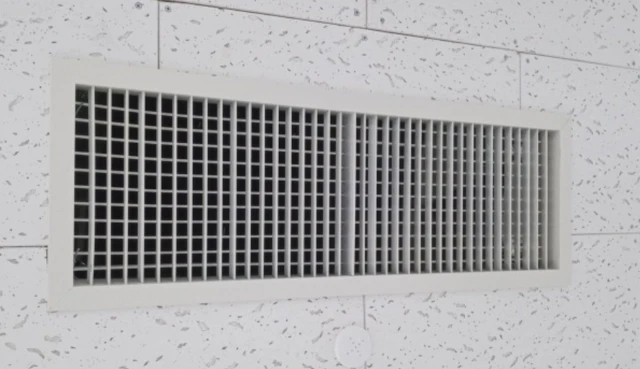

천장에 설치된 배기댐퍼



제연댐퍼 수동조작함(거실제연설비)

거실제연일 경우 수동조작함이 따로 설치되어 있습니다. 출입문이나 기둥에서 볼 수 있습니다. 기동 버튼을 누르면 급, 배기댐퍼가 동작합니다.

제연댐퍼 수동조작함



✅ 제연설비 급기댐퍼 압력

✔️ 급기댐퍼 풍압 기준

급기댐퍼의 풍압 기준은 40pa(파스칼) 이상이어야 하고, 스프링클러가 있는 경우엔 12.5pa(파스칼) 이상이면 됩니다.



✔️ 급기댐퍼 풍압 결정 원리

제연설비의 급기댐퍼는 부속실 내부의 압력이 화재 연기의 압력보다 높게 유지하도록 설정되어 있습니다.

• 누설량 - 부속실의 문이 닫힌 상태에서 화재 연기가 실 내부로 누설되지 않는 정도의 압력
• 보충량 - 문 개방시 일시적으로 부속실 내부의 압력이 낮아지기 때문에 이 틈을 타서 화재 연기가 들어오는 것을 방지하기 위한 압력
• 개방력 및 폐쇄력 - 압력이 너무 강하면 문을 열고 닫을 수가 없음. 따라서 일정 압력보다는 급기압이 낮아야 하는데, 이를 개방력 및 폐쇄력이라고 함. 110N보다 낮아야함.



✅ 제연설비 설치대상

1. 바닥면적이 200㎡ 이상의 문화 및 집회시설, 종교시설 등
2. 지하층 및 무창층에 설치된 근린생활시설, 판매/운수/숙박시설 등
3. 연면적 1,000㎡ 이상의 지하가
4. 특정소방대상물에 부설된 특별피난계단, 비상용 승강기의 승강장, 피난용 승강장 등



✅ 제연구획 기준

제연구획이란 화재 시 발생된 연기를 화재의 전파 방지를 위해 제연경계에 의해 구획된 건물 내 일정 공간입니다. 구획 기준은 아래와 같습니다.

가) 하나의 제연구역의 면적은 1000㎡ 이내로 한다.
나) 거실과 통로는 상호 제연구획 한다.
다) 통로상의 제연구역은 보행중심선의 길이가 60m를 초과하면 안 된다.
라) 하나의 제연구역은 직경 60m 원내에 들어갈 수 있을 것.
마) 하나의 제연구역은 2개 이상 층에 미치지 아니하도록 할 것.
바) 보, 제연 경계벽, 벽, 방화셔터, 방화문의 경우에는 소방검정공사로부터 성능을 인정받은 재료로써 화재 시 쉽게 변형 및 파괴되지 않고, 연기가 누설되지 않는 기밀성 있는 재료이며 기타 소방 법규에 준하여 설치할 것.
