프리액션밸브 구조, 작동원리, 장단점 알아보기

프리액션밸브는 주로 겨울철에 동파가 잘되는 곳에 사용합니다. 프리액션밸브는 평소에 2차측 소방배관 내에 물이 없는 상태로, 화재 발생시 1차측 물이 2차측으로 넘어가 불을 끄는 구조이죠. 따라서, 스프링클러 명칭을 준비작동식이라 부르는 반면, 알람밸브는 물이 항상 차있기 때문에 습식이라 합니다. 오늘은 프리액션밸브 구조, 작동원리, 장단점 등에 대해 구체적으로 알아보도록 하겠습니다.



프리액션밸브 구조 및 작동원리 동영상 참고하기



✅  프리액션밸브 구조

프리액션밸브를 구성하는 부위의 명칭을 알아보고 해당 기능에 관해 설명드리도록 하겠습니다.

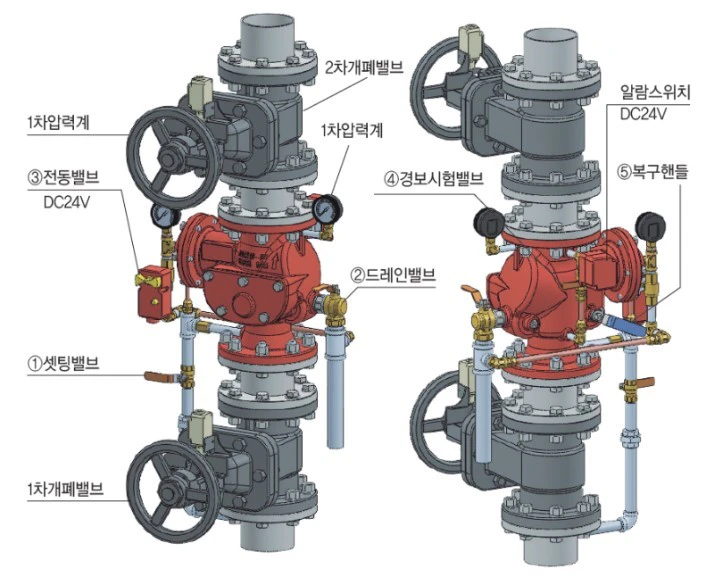

프리액션밸브 구조



1차 개폐밸브 - 펌프로부터 프리액션밸브까지 오는 가압수를 제어하는 밸브입니다.

2차 개폐밸브 - 프리액션밸브~스프링클러헤드까지 평소 물 대신 공기가 있는 부위를 제어하는 밸브입니다.

전동(볼)밸브 - 감지기 A,B가 동시에 동작할 때 수신기로부터 신호를 받아 동작하는 밸브입니다. 24V의 신호를 받으면 밸브가 개방되어 연결된 배관의 물을 퇴수합니다. 퇴수되면 내부 압력이 낮아져 다이어프램이 개방되고 2차측으로 물이 넘어가게 됩니다.

드레인밸브 - 2차측 소방배관에 있는 물을 퇴수하기 위한 밸브입니다.

셋팅밸브 - 프리액션밸브가 동작하고 난 후 복구를 위한 셋팅을 할때 사용하는 밸브입니다. 셋팅밸브 개방을 통해 다이어프램이 닫힌 상태가 될 수 있도록 물을 채워 압력을 다시 높입니다. 셋팅이 완료되면 셋팅밸브를 닫습니다.

경보시험밸브 - 프리액션밸브 작동 시 수신기에서 경보가 울리는지 테스트하는 밸브입니다. 개방 상태에 있어야 압력스위치에 의해 수신기에서 화재신호로 감지됩니다.



✅ 프리액션밸브 작동원리

1️⃣ 감지기 A,B 동작 – 교차회로 방식으로 화재에 의해 감지기가 동시에 작동합니다. (A,B 중 하나만 작동 시 경종 및 비상방송만 출력됩니다.)



2️⃣ 수신기가 화재 신호로 인지하여 프리액션밸브의 전동볼밸브(솔레노이드밸브의 한 종류)에 신호를 보내줍니다. 이때, 전동볼밸브는 개방 상태가 됩니다. (24V 기동전원 공급)

전동볼밸브 평상 시	전동볼밸브 개방 시



3️⃣ 전동볼밸브가 개방되면 연결된 배관으로 물이 빠져나갑니다. 해당 부위의 압력이 낮아져 폐쇄되어 있던 다이어프램이 개방되어 물이 2차측으로 넘어가게 됩니다.

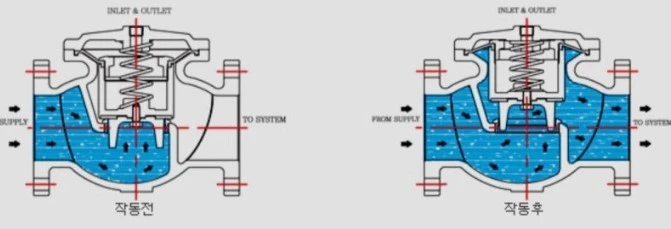

프리액션밸브 작동 전, 후의 다이어프램 상태



4️⃣ 해당 과정을 거치면 스프링클러헤드까지 물이 가득 차 있는 상태가 됩니다. 헤드에 불길이 닿으면 터져서 소화수를 방사하여 화재를 진압합니다.



5️⃣ 물이 2차측으로 넘어가면 압력스위치를 통해 수신기 및 수동조작함 밸브개방등이 점등되고 사이렌이 울립니다.



6️⃣ 밸브의 압력 저하로 지하의 소방펌프가 작동하게 됩니다.



✅ 프리액션밸브의 장단점

✔ 프리액션밸브 장점

• 평상시에는 2차측에 물이 없기 때문에 동파 우려가 없습니다.
• 전기 및 설비 등 타 공종 작업 시 소방 배관이 절단되어도 당장 누수가 발생되지 않아 조치가 수월합니다.

✔ 프리액션밸브 단점

• 습식에 비해 신뢰도가 현저히 낮습니다.
• 감지기 불량,  A회로 선로 단선, B회로 선로 단선, 제어반 문제, 기동 전선 도통 문제, 전자볼밸브 문제 등 어느 하나만 문제가 생겨도 물이 넘어가지 않습니다. 즉, 소화 기능을 상실한 무용지물 설비가 되는 것입니다.
• 철저한 관리가 필요합니다.

➡ 화재 예방을 위주로 생각한다면 단점이 치명적인 설비입니다.



✅ 정리

프리액션밸브의 구조, 작동원리, 장단점에 관해 알아보았습니다. 추후에는 프리액션밸브 시험 및 복구방법에 관해 알려드리도록 하겠습니다. 감사합니다.
