가스계 소화설비 종류 알아보기_패키지 방식, 모듈러 방식, 전역 방출 방식

안녕하세요. 오늘은 가스계 소화설비에 관해 알아보고자 합니다. 가스계 소화설비는 물로 소화하기 곤란한 장소에 주로 설치됩니다. 물이 닿으면 고장나는 비싼 전자식 장비가 있거나 큰 사고가 날 수 있는 전기실 등에 스프링클러헤드 대신 설치되는 것이죠.



이 가스소화설비도 가스 경로 및 분출 방식에 따라 크게 3가지로 분류됩니다. 패키지 방식, 모듈러 방식, 전역 방출 방식이 그것입니다. 조금 생소하실 수 있는데, 쉽게 설명해보도록 하겠습니다.



가스계 소화설비 구성요소 바로가기



✅ 패키지 가스계 소화설비

패키지 가스계 소화설비의 경우 실무에서는 자동소화장치로 분류됩니다. 패키지함 자체로 소화설비로서 역할하기 때문입니다. 실제로, 소공간소화장치라는 소화장치가 있는데, 분출 방식이 굉장히 흡사합니다.



보통 패키지 상단에 가스 방출구가 있고, 외함 중앙에 수신기(제어기)가 있는 것이 특이점입니다. 화재 발생 및 오동작으로 가스가 분출되어도 패키지함의 수신기에서 제어가 가능합니다.



✔ 설치장소

패키지함 자체에서 가스가 방출되는 캐비닛형으로 천장에 배관을 설치하기 곤란한 장소에 주로 설치합니다. 설치 및 유지 보수가 편리하여 전산실 등 협소하고 천장이 낮은 곳에 주로 설치합니다.



가스소화설비 시스템 외관(출처 : 진양에프엔에스)



패키지 시스템 수신반 및 가스방출구 사진



✅ 모듈러 가스계 소화설비

모듈러 가스계 소화설비는 패키지함의 소화가스가 천장의 배관과 연결되어 천장 헤드에서 가스가 방출되는 방식입니다. 즉, 패키지 방식과 다른점은 가스 방출구의 위치입니다.



천장에 스프링클러헤드처럼 가스 헤드가 있고 여기서 가스가 방출됩니다. 실 전체에 고루 방사할 수 있다는 장점이 있습니다.



모듈러 가스계 소화설비 시스템



모듈러 가스계 소화설비 시스템



✅ 전역 방출 가스계 소화설비

집합관 가스계 소화설비는 넓은 소화 공간이 필요한 곳에서 주로 사용합니다. 배전반이 늘어서 있는 전기실 등에 설치되죠. 공간이 넓기 때문에 많은 양의 소화 가스가 필요합니다. 따라서, 가스저장실을 따로 두고 여기에 여러 대의 소화가스 용기를 비치합니다. 배관이 멀리 뻗어 나가기 때문에 당연히 공사비가 비싼편입니다.

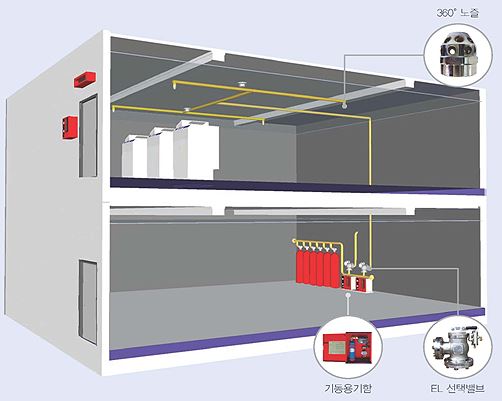

전역방출방식 가스 소화설비 시스템(출처 : 노블방재)



✅ 정리

가스계 소화설비 종류 3가지에 관해 알아보았습니다. 장소마다 적합한 가스소화설비가 있으니 잘 참고하시기 바랍니다. 이상 글 마치겠습니다.
