프리액션밸브 오동작 시 긴급조치 방법

프리액션밸브는 주로 외기와 동파에 약한 지하주차장이나 외곽쪽에 많이 설치합니다. 이런 프리액션밸브가 드물게 오작동하는 경우가 있습니다. 오늘은 오동작 원인과 긴급조치 방법에 관해 말씀드리고자 합니다. 프리액션밸브는 1차측 밸브와 2차측 밸브측으로 나뉘어져있습니다. 2차측 밸브는 동파등의 방지를 위해 물이 빠져있습니다. 화재가 감지기로부터 감지되면 2차측으로 물이 넘어가 스프링클러헤드에서 분사되어 불을 끄는 구조입니다.



화재가 나지 않았는데 1차측에서 2차측으로 물이 넘어가는 경우 터져서 물이 나오는 헤드가 있습니다. 이런 긴박한 상황의 조치 방법에 관해 구체적으로 알아보겠습니다.



프리액션밸브 구조 알아보기



✅  프리액션밸브 오동작 원인

화재가 아닌 경우 프리액션밸브 오동작 주 원인은 다음과 같습니다.

1. 감지기 a,b가 동시에 오동작 하는 경우

2. 수동조작함의 수동 기동 버튼을 누른 경우

3. 수신반에서 오조작 하는 경우



1. 의 경우 급격한 온도 상승이나 먼지, 연기 등이 감지되어 프리액션밸브가 작동하게 됩니다. 수동조작함은 프리액션밸브실 입구에 보통 위치하는데 이를 2.오기동하거나 수신반에서 3.수동기동으로 프리액션을 기동시킬 때 작동하게 됩니다.

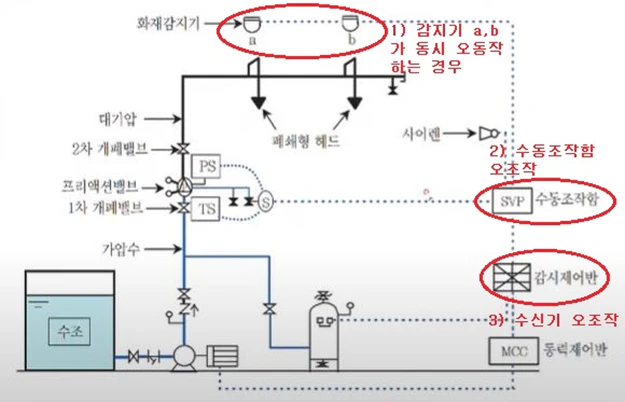

프리액션밸브 오동작 원인 3가지



✅  프리액션밸브 오동작 시 조치방법

✔ 화재신호 발생 장소 확인하기

화재신호가 발생한 장소를 확인하여 실제로 화재가 났는지 우선적으로 확인합니다. 화재가 난 것이 아니라면 방재실에 있는 인원에게 연락하여 수신기 연동 정지를 요청합니다.



✔ 수신기 연동 정지 시키기

화재 신호가 감지되면 주경종, 지구경종, 싸이렌, 부저정지, 비상방송, 시각전원장치 등이 작동하는데 이를 잡아줍니다. 이때, 물이 2차측으로 넘어가면서 압력이 낮아지기 때문에 펌프가 작동할 확률이 높아지므로 펌프도 정지 시켜야 합니다.



✔ 프리액션밸브 이동 후 배수 작업 실시

그럼 이제 동작된 프리액션밸브로 이동해서 배수 작업을 실시합니다.



1. 1차 밸브 폐쇄 ➡ 1차측 밸브를 오른쪽으로 돌려 잠가줍니다.

2. 셋팅밸브도 잠가줍니다.

3. 배수밸브를 개방 ➡ 2차측 배관으로 넘어간 물을 배수해줍니다.

4. 면적이 넓을 경우 배수 시간은 20~30분 정도 소요됩니다.

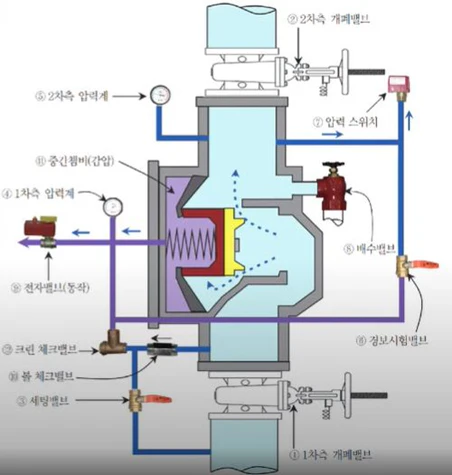

프리액션밸브 내부(출처:소방점검tv)



✅  프리액션밸브 셋팅

넘어간 물을 배수해주고 오작동 관련한 긴급조치가 완료되면 프리액션밸브를 다시 정상적으로 셋팅해야 합니다.



✔ 셋팅 순서

1. 전동볼밸브(S/V) 복구

전동볼밸브(S/V)는 버튼을 누르고 레버를 돌려 복구합니다.

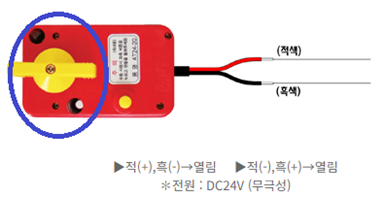

전동볼밸브 개방 상태 사진(수신기 작동)



파란색 동그라미로 표시한 부분이 볼밸브의 레버이고, 위 상태는 개방되어 수신기에 신호를 보내는 상태입니다. 오른쪽 하단 동그란 버튼을 누르고 레버를 90도로 돌려주면 복구가 완료됩니다.



2. 배수밸브 잠금

물을 빼기 위해 개방했던 배수밸브를 다시 잠궈줍니다.



3. 1차밸브 및 셋팅밸브 개방

잠궜던 1차밸브 및 셋팅밸브를 다시 개방해줍니다. 1차측 밸브를 서서히 개방하면 다이어프램 뒤쪽으로 수압이 가해지게 됩니다. 셋팅밸브를 개방하면 1차측 수압이 중간챔버를 가압하게 되죠. 이 두 압력으로 물이 넘어가지 못하므로 물이 충수되다가 멈춥니다.



4. 소방 주펌프, 보조펌프 자동으로 설정

5. 수신기 연동 해제하기



✅  마무리

프리액션밸브 오작동 시 긴급조치 방법에 관해 알아보았습니다. 실제 상황에서 침착하게 대응하는 것이 쉽지 않으므로, 미리 내용들을 반복 숙지하고 시뮬레이션 연습을 해보는 것이 크게 도움될 것입니다.
