화재가 발생하여 불길이 번지면 분전반 및 배전반까지 영향이 미칠 수 있습니다. 그렇게 정전이 일어나게 되는 것이죠. 그렇게 전기가 필요한 소방 장비를 사용하지 못해 더 큰 피해로 이어질 수 있습니다. 따라서 비상전원을 확보하는 것이 중요합니다. 오늘은 비상콘센트의 설치대상 및 설치기준에 대해 알아보도록 하겠습니다.

비상콘센트 설치대상, 설치기준 알아보기



✅ 비상콘센트 설치대상

비상콘센트의 설치대상은 다음과 같습니다.(소방시설법 시행령 별표5)

설치대상	설치조건
층수가 11층 이상인 특정소방대상물	11층 이상의 층
지하층이 3층 이상이고 지하층 바닥면적의 합계가 1,000 [㎡] 이상	지하층의 모든 층
터널	500 [m] 이상



비상콘센트 설치대상



✅ 비상콘센트 설치기준

비상콘센트의 설치기준은 다음과 같습니다.



✔️ 비상콘센트 설치높이

⑤ 비상콘센트는 다음 각 호의 기준에 따라 설치하여야 한다. <개정 2012. 8. 20.> 1. 삭제 2. 바닥으로부터 높이 0.8m 이상 1.5m 이하의 위치에 설치할 것 <개정 2008. 12. 15.>



✔️ 비상콘센트 설치위치

3. 비상콘센트의 배치는 아파트 또는 바닥면적이 1,000㎡ 미만인 층은 계단의 출입구(계단의 부속실을 포함하며 계단이 2 이상 있는 경우에는 그중 1개의 계단을 말한다)로부터 5m이내에, 바닥면적 1,000㎡ 이상인 층(아파트를 제외 한다)은 각 계단의 출입구 또는 계단부속실의 출입구(계단의 부속실을 포함 하며 계단이 3 이상 있는 층의 경우에는 그중 2개의 계단을 말한다)로부터 5m이내에 설치하되, 그 비상콘센트로부터 그 층의 각 부분까지의 거리가 다음 각 목의 기준을 초과하는 경우에는 그 기준 이하가 되도록 비상콘센트를 추가하여 설치할 것<개정 2012. 8. 20.>
가. 지하상가 또는 지하층의 바닥면적의 합계가 3,000㎡ 이상인 것은 수평거리 25m
나. 가목에 해당하지 아니하는 것은 수평거리 50m
다. 삭제<2008. 12. 15.>



✔️ 비상콘센트설비 용량

② 비상콘센트설비의 전원회로(비상콘센트에 전력을 공급하는 회로를 말한 다)는 다음 각 호의 기준에 따라 설치하여야 한다.<개정 2012. 8. 20.>
1. 비상콘센트설비의 전원회로는 단상교류 220 V인 것으로서, 그 공급용량은 1.5 kVA 이상인 것으로 할 것.<개정 2008. 12. 15., 2013. 9. 3.>



✔️ 전원회로는 주배전반의 전용회로로 할 것

전원회로는 주배전반에서 전용회로로 할 것. 다만, 다른 설비의 회로의 사 고에 따른 영향을 받지 아니하도록 되어 있는 것은 그러하지 아니하다. <개정 2012. 8. 20.>



✔️ 보호함 내에 설치할 것

4. 전원으로부터 각 층의 비상콘센트에 분기되는 경우에는 분기배선용 차단기를 보호함안에 설치할 것<개정 2013. 9. 3.>
5. 콘센트마다 배선용 차단기(KS C 8321)를 설치하여야 하며, 충전부가 노출 되지 아니하도록 할 것

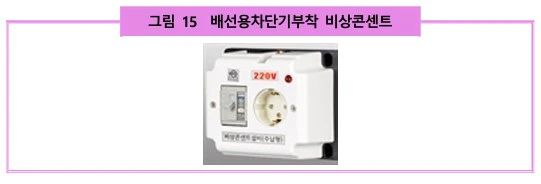

배선용차단기부착 비상콘센트(출처 - 국가화재안전기준해설서)



✔️ 비상콘센트 표지 설치 및 풀박스 두께

6. 개폐기에는 "비상콘센트"라고 표시한 표지를 할 것
7. 비상콘센트용의 풀박스 등은 방청도장을 한 것으로서, 두께 1.6㎜ 이상의 철판으로 할 것

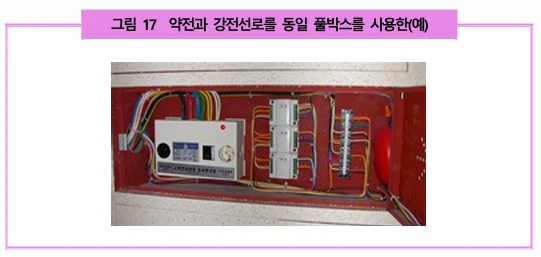

풀박스 내 결선 모습(출처 - 국가화재안전기준해설서)
