변압기 탭 조정 방법 알아보기

변압기 탭 조정은 부하 측 전압을 기준 범위로 유지하기 위해 주로 사용됩니다. 부하 측 전압이 낮거나 너무 높을때, 계통 전압이 바뀌었을때(예 : 22.9kv => 23.5kv), 설비 초기 설치 및 전압 세팅 시 등입니다. 변압기 1차 또는 2차 권선에 여러 개의 분기점(탭)을 두어, 권선의 유효 권수(turns)를 바꿔 출력 전압을 조정할 수 있도록 만든 것을 말하죠. 그럼 변압기 탭 조정 방법에 관해 자세히 알아보는 시간을 가져보겠습니다.



변압기 탭 조정 방법 알아보기



1. 탭 조정 방식 종류

✔️ 무전압 탭 절환기 (Off-Load Tap Changer, OLTC)

• 전원을 차단한 상태에서만 조정 가능
• 배전용 변압기에서 흔함
• 보통 ±2.5%, ±5% 등 고정 단계



✔️ 부하시 탭 절환기 (On-Load Tap Changer, LTC/OLTC)

• 전원이 인가된 상태에서도 전압 조정 가능
• 송전·변전소 대형 전력용 변압기
• 전압 변동이 있는 계통에 사용



2. 변압기 탭 조정 방법

✔️ 무전압 탭 절환기 조정 절차

※ 배전용 변압기, 현장 유지보수 시 주로 사용

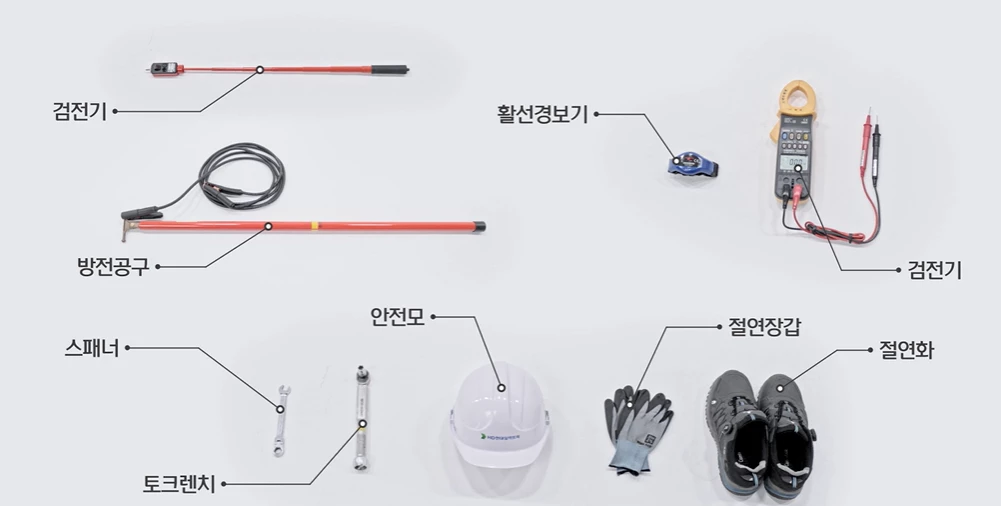

ㄱ. 작업 준비

• 작업지시서 승인
• 안전모·절연장갑·방전봉·접지선 준비
• LOTO(잠금·표찰) 준비

작업 준비를 합니다.

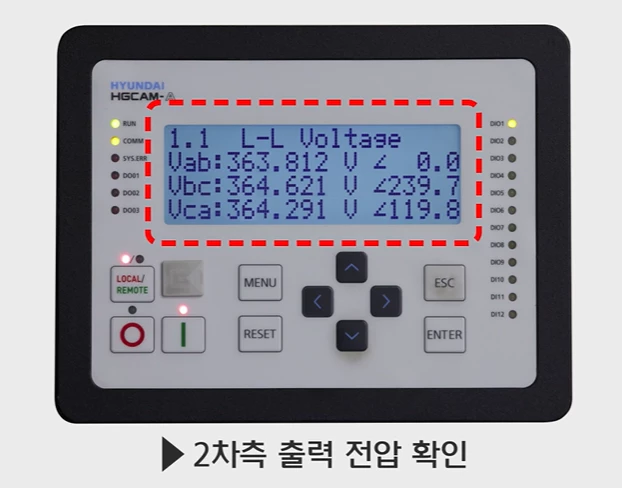

ㄴ. 2차측 출력 전압 확인

2차측 출력 전압을 확인합니다.



ㄴ. 변압기 회로 차단

• 차단기(VCB/ACB) 차단
• 완전 개방 후 3상 모두 무전압 상태 확인



ㄷ. 잔류 전하 확인 및 접지

• 접지선 설치
• 방전봉으로 잔류전하 제거

변압기 잔류전하 방전방법 알아보기



ㄹ. 탭 위치 확인 및 조정

변압기 명판을 확인하고 원하는 전압 출력값을 확인한 후 탭 조정을 합니다.



예를 들어, 탭전압이 3150v라면 현재전압(예를 들어 370v)*3300v/3150v = 387v (조정된 전압)가 됩니다.



3상 변압기라면 R/S/T 3상 모두 동일 단계로 조정해야 합니다.

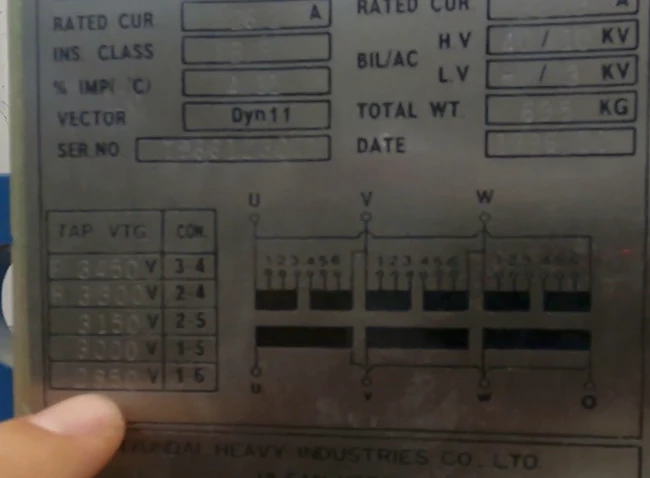

변압기 명판을 확인하여 탭 전압 조정

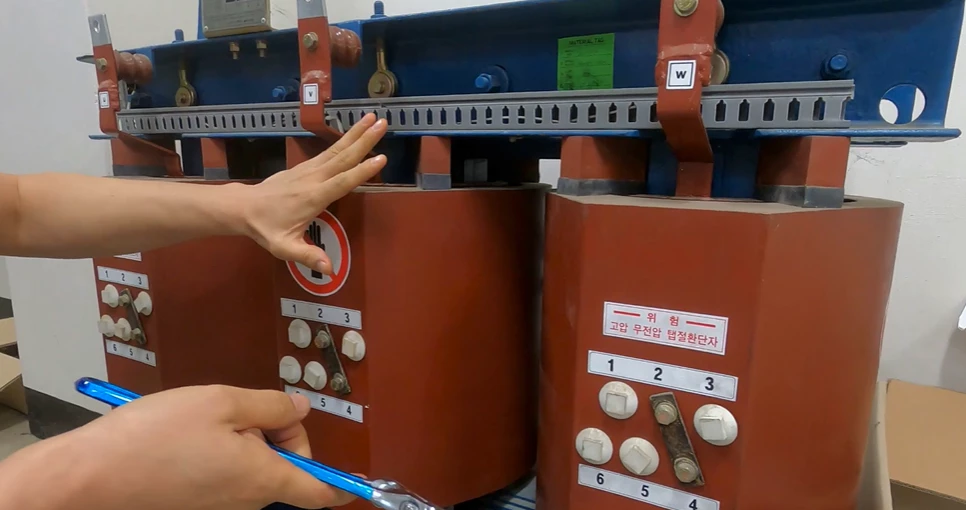

몰드변압기 탭 조정 사진(출처 : 유튜브 오빤전기쟁이)

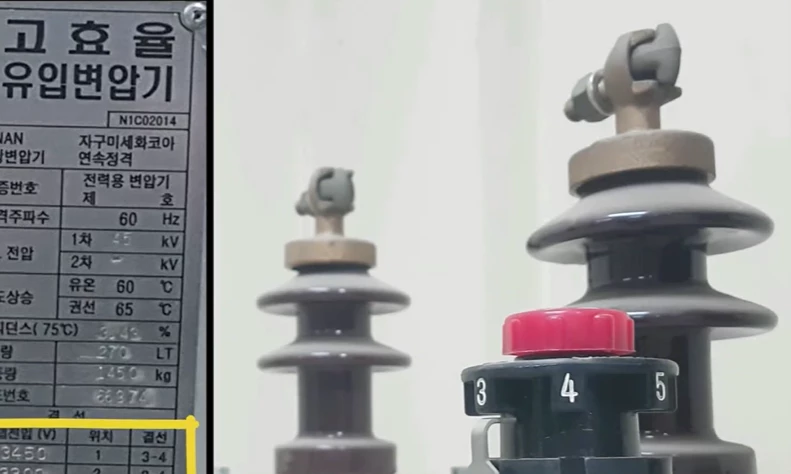

유입변압기 탭 조정 사진(출처 : 유튜브 오빤전기쟁이)



ㅁ. 조정 후 확인

• 탭 고정 상태 확인
• 커버 닫기 → 체결 확인
• 접지 제거 → 고압 투입 → 저압 투입
• 2차 전압 측정(380/220V 기준 ±5% 확인)
• 소음·발열·불평형 여부 검사



몰드변압기 탭절환 절차 동영상







✔️ 부하시 탭 절환기 조정 절차 (OLTC)

※ 대부분 자동제어이므로 조작은 컨트롤러에서 수행



1. 제어반에서 자동/수동 모드 확인
2. 목표전압 또는 탭 위치 설정
3. OLTC 제어기에 의해 부하전류가 흐르는 상태에서 바이패스 회로를 이용해 무아크 절환 수행



 ❗ OLTC는 내부구조 복잡·고장 시 위험 → 일반 작업자는 내부 조정 금지, 전문 엔지니어 작업 필요



4. 탭 조정 시 주의사항

• 전원을 차단하지 않은 OLTC가 아닌 이상, 무전압 조정은 반드시 전원을 끄고 작업
• 3상 모두 동일한 위치로 조정 (불평형 방지)
• 탭 조정 후 변압기 소음, 발열, 전류, 전압 불평형 체크
• 주파수, 부하율, 주변 온도 등을 고려
• 변압기 명판(Nameplate)에서 허용 탭 범위 확인 후 조정
• LOTO 절차 준수
