변압기 잔류 전하 방전 방법

변압기의 잔류 전하 방전은 감전 사고 방지 및 변압기 절연 보호를 위한 필수적인 안전 절차입니다. 전원 차단 후에도 변압기 권선 및 커패시터에 에너지가 남아있을 수 있죠. 다음 시간에 다뤄볼 내용이지만, 변압기 탭 변환시에도 변압기 잔류 전하 방전을 꼭 확인해야 합니다. 오늘은 잔류 전하 방전 방법에 관해 핵심만 짧게 설명드리겠습니다.

변압기 잔류전하 방전방법



1. 잔류 전하를 충분히 방전하기 위한 작업(방전 작업)

변압기의 잔류 전하를 방전하는 주된 목적은 변압기 단자에 남아있는 고전압을 안전 전압 이하로 낮추는 것입니다.



1) 검전 및 활선 확인 : 작업을 시작하기 전에 검전기를 사용하여 1차 및 2차측 모든 단자에 활선(전압 존재) 여부를 재차 확인합니다.



2) 방전 장치 사용 : 잔류 전하 방전을 위해 방전봉(Discharge Rod) 또는 휴대용 접지선 등의 적절한 방전 장치를 사용합니다.

방전봉의 생김새입니다.



3) 접지 : 방전 장치의 한쪽 끝을 변압기 외함 또는 전용 접지선에 확실하게 접지합니다.

접촉: 방전봉의 다른 쪽 끝을 변압기 고압(1차측) 및 저압(2차측) 권선 단자에 순차적으로 접촉시켜 잔류 전하를 접지로 흘려보냅니다.

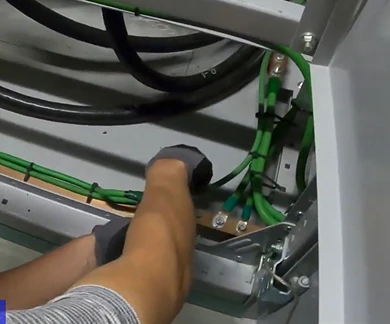

접지를 실시합니다.(출처 : 유튜브 오빤전기쟁이)





4) 순차적 방전 : 일반적으로 고압측(1차측)부터 시작하여 각 상(R, S, T)과 중성선(N 또는 접지선)까지 충분히 방전시킵니다.

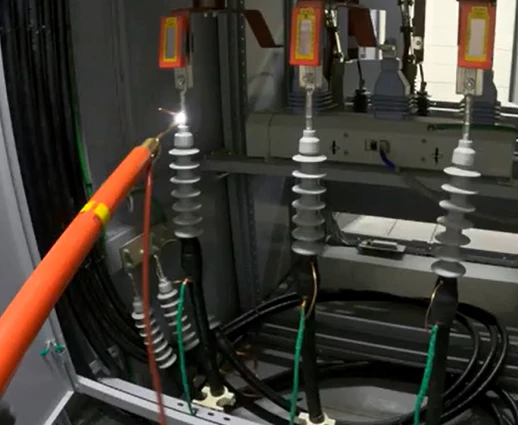

방전을 실시합니다.(출처 : 유튜브 오빤전기쟁이)



5) 충분한 시간 확보 : 변압기의 용량과 전압 등급에 따라 충분한 시간(수 초에서 수 분) 동안 접촉을 유지하여 잔류 에너지가 완전히 방전되도록 합니다. 특히 고용량 또는 고전압 변압기는 잔류 에너지가 클 수 있으므로 시간을 충분히 확보해야 합니다.



6) 단락 및 접지: 방전 작업 후, 추가적인 안전을 위해 단락 및 접지 조치를 할 수 있습니다. 휴대용 접지선을 사용하여 작업 대상 회로의 모든 충전부를 접지된 부분에 연결하여 단락 및 접지 상태를 유지합니다.



방전하는 영상 보기



2. 완전히 방전되었는지 확인하는 방법

잔류 전하가 완전히 방전되었는지 확인하는 간단한 방법은 아무래도 검전기를 사용하는 것입니다. 그러나 확실한 방법을 원하시면 면 전압계를 사용하여 단자 간 잔류 전압을 직접 측정하는 것입니다.



전압계 준비: 디지털 멀티미터(DMM) 또는 고전압용 전압계를 준비합니다. 측정 범위가 대상 변압기의 정격 전압을 충분히 커버할 수 있어야 합니다.



✔️ 측정 절차

1) 변압기 1차측(고압) 단자에서 상 간(R-S, S-T, T-R) 전압을 측정합니다.

2) 변압기 1차측(고압) 단자에서 각 상과 접지(또는 외함) 간 전압을 측정합니다.

3) 변압기 2차측(저압) 단자에서 상 간 및 상-중성선 전압을 측정합니다.



✔️ 완전 방전 확인 기준

측정된 모든 지점에서 전압이 안전 전압(일반적으로 교류 60V 이하), 이상적으로는 0V에 가까운 값이 나와야 완전히 방전되었다고 판단합니다.



❗참고: 절연저항 측정(메가링) 전에 변압기를 방전시키는 이유 ➡️ 측정기의 정확도를 높이고, 절연 시험 후 권선에 남아있는 전하를 제거하기 위함
