전기에서 누전이란 말 그대로 전류가 새고 있다는 것을 뜻합니다. 전선은 동이나 합금이 내부에 있고, 그 겉을 절연피복이 둘러싸고 있는 구조입니다. 보통 이 피복이 벗겨지거나 합선이 일어나면 차단기가 떨어지는 것이죠. 전열 누전은 비교적 쉽게 찾을 수 있는 데 반해 전등 누전은 그보다 조금 난이도가 있습니다. 오늘은 전등 누전을 쉽게 잡는 방법에 관해 알아보도록 하겠습니다.



✅ 전등 누전 원인파악

✔️ 천장 누수

전등이 누전되는 가장 빈번한 이유 중 하나는 천장 누수입니다. 전등에 물이 들어가면 해당 전등에서 누전이 발생하여 해당 라인의 차단기가 떨어지는 것이죠. 따라서, 누수 흔적이 있는 전등을 찾아야 합니다.



✔️ 결로 및 습기 발생

누수와 비슷한 이유입니다. 전등에 물이 들어간 것이죠. 이 때 역시 문제가 있는 전등을 철거해야 절연 복구가 완료됩니다.



✔️ 외부 충격에 의해 피복이 벗겨지는 경우

간혹 타 공종 천장 공사로 인하여 전등 전선 라인의 피복이 벗겨지는 경우가 있습니다. 이 때 역시 누전이 발생하여 차단기가 떨어집니다.



✔️ 기기의 노후화로 인해 피복이 벗겨지는 경우

오래된 기기일수록 피복의 손상 정도가 심해질 수 있습니다.



원인을 파악해야 더 빨리 누전을 잡을 수 있습니다.



누전 원인 및 예방법 자세히 알아보기



✅ 전등 누전을 잡기 위한 준비물

✔️ 필수 사항

• 절연 테스터기
• 드라이버



✔️ 권유 사항

• 테스터기
• 절연 장갑
• 펜치
• 절연테이프
• 전동드라이버(전등 및 텍스 분리)



✅ 전등 누전 쉽게 잡는 방법

✔️ 분전반 내 차단기 절연저항 측정하기

전등 누전을 잡기 위해서 가장 먼저 확인해야 할 것은 전등이 물려있는 차단기의 절연저항을 측정하는 것입니다.



절연을 측정할 때에는 반드시 차단기가 내려가 있는지 확인하고 내려가 있는 차단기만 측정하도록 합니다. 보통 검은색 프로브는 접지단자에 물리고, 빨간색 프로브를 측정하고자 하는 차단기 2차측 단자에 물립니다.



절연저항이 0에 가깝게 나왔다면 해당 차단기에 물려있는 전등 라인에 누전과 같은 문제가 있다는 뜻입니다.

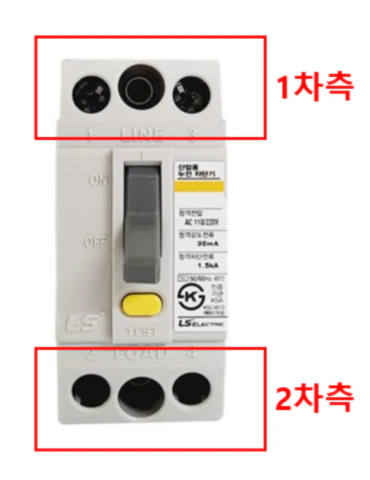

누전차단기의 1차측 및 2차측

✔️  전등 라인 이해하기

거실, 큰 방, 화장실 3곳에서 각각의 스위치로 점등되는 회로를 가정해보겠습니다.



하트선은 빨간색선으로, 중성선은 파란색선으로, 스위치선은 보라색으로 표시하였습니다. 보통 하트선은 스위치의 공통선으로, 중성선은 전등 라인의 공통선으로 묶입니다. 스위치를 끄면 보라색의 스위치선으로 전류가 통하지 않기 때문에 전등이 소등되는 것이죠.

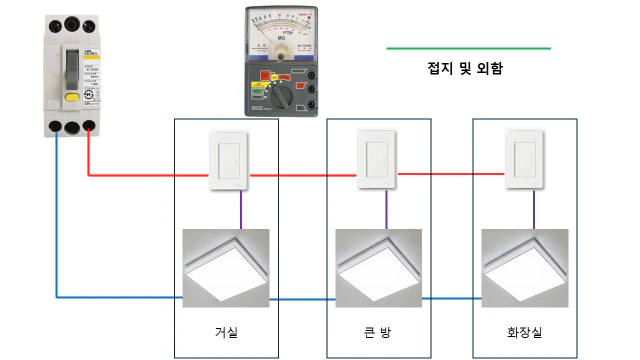

전등라인 회로 구성



✔️ 장소를 반으로 나누기

그림 예시에 절연을 측정하고자 하는 전등 라인은 거실, 큰 방, 화장실 밖에 없지만 공간이 넓은 사무실, 복도 등을 확인할 때는 장소를 반으로 나누는 것이 좋습니다. 더 체계적으로 빨리 찾을 수 있기 때문이죠.



저는 거실과 큰 방, 화장실 두 부분으로 나눠 절연을 체크해보겠습니다. 거실과 큰 방 사이에 있는 하트선과 중성선을 아래 그림과 같이 분리하겠습니다.

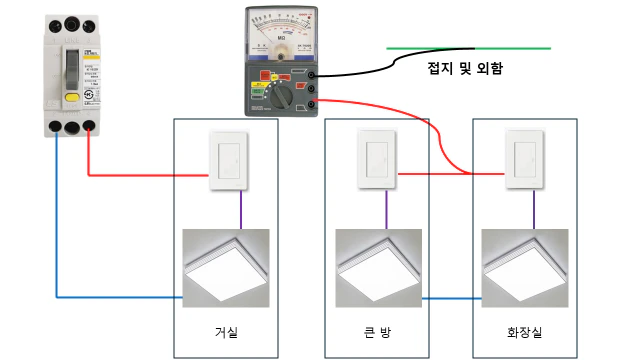

큰 방 ~ 화장실 절연저항 측정



마찬가지로 검은색 프로브는 접지에, 빨간색 프로브는 큰 방과 화장실을 잇는 하트선에 대보겠습니다.



여기서 누전이 발생했다면 절연저항계가 0이 나올 것입니다. 이때는 큰 방, 화장실을 서로 연결하는 전선(하트선, 중성선, 스위치선) 중 하나에서 누전이 발생하고 있다고 판단하시면 됩니다.



✔️ 다른 개소 측정하기

위의 과정에서 절연이 정상이면 거실의 전등 라인을 점검해줍니다. 세대를 구성하는 전체 실이 이 세 곳이라면, 거실에서 절연 불량(절연저항 값 0)이 무조건 나와야 합니다.



거실 절연저항 측정



✅ 정리

전등 라인의 누전 잡는법에 관해 설명드렸습니다. 전등 차단기가 떨어져서 올라가지 않는다면, 차단기에 이상이 있지 않는 한 전등 라인에서 누전이 발생한 것입니다.



절연이 0이라 차단기가 올라가지도 않겠지만, 차단기는 꼭 내려서 작업해주셔야 합니다.



또한, 넓은 공간의 경우 전등 라인을 반절로 나누어 작업해주시고, 누수 흔적을 확인해주시는 것이 좋습니다. 차분히 절연을 측정하다보면 누전은 금방 잡히실거에요. 이상 글 마치겠습니다. 감사합니다.
