배선용차단기 원리 및 기능, 조작 시 주의사항 알아보기

배선용차단기의 약어는 MCCB(Molded Case Circuit-Breaker)입니다. 전기를 업으로 삼고 계신분이라면 질릴 정도로 보게 되는 것이 이 배선용차단기죠. 전선이 누전차단기로 분기되기 전 첫 단에서 전기를 공급하는 역할을 하는 매우 중요한 기기입니다. 그러나 생각보다 배선용차단기에 대해 잘못 알고계신분이 많습니다. 오늘은 배선용차단기가 작동하는 원리, 기능, 조작 시 유의사항 등에 관해 알아보는 시간을 가져보겠습니다.

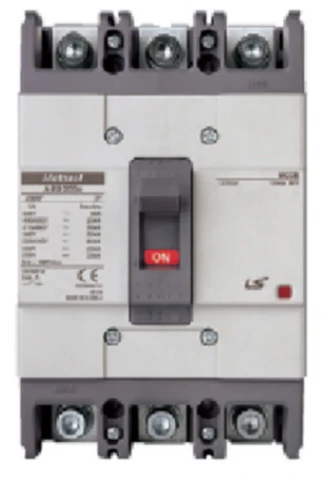

배선용 차단기



배선용차단기 규격 알아보기



✅ 배선용차단기 원리

배선용차단기(MCCB) 내부에는 서로 다른 두 종류의 금속을 접합시킨 바이메탈이란 금속이 있습니다. 이곳에 규정치 이상의 전류가 흐르면 바이메탈에 저항열이 발생하고 열특성이 적은 쪽으로 휘게 됩니다. 그렇게 되면 트립 바가 회전하면서 배선용차단기가 트립됩니다.



동작 방식의 원리에는 열동전자식, 완전전자식 및 전자식 3가지가 있는데, 비용적 측면 때문에 열동전자식을 일반적으로 사용합니다.

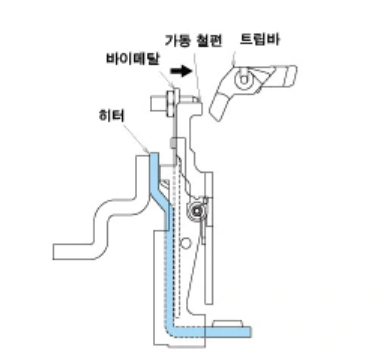

열동전자식 배선용차단기 내부



✅ 배선용차단기 기능

✔️ 개폐 및 차단 역할

• 배선용차단기는 전류가 흐르는 길을 열어주고 닫아주는 개폐 역할을 합니다.
• 과부하 및 단락전류를 발생 시 전류 흐름을 끊어 전선을 보호하는 역할을 합니다.



✔️ 전선의 보호

바로 전에 언급했지만 차단기는 '전선' 을 보호하는 역할을 합니다. 부하를 보호하는 것이 아닙니다. 배선용차단기 용량과 전선의 허용전류 중 어떤 것이 더 커야할까요?



헷갈리시죠. 정답은 전선의 허용전류입니다. 배선용차단기가 전선의 허용전류 이상의 용량을 갖는다면 그 이상의 전류가 흘러도 차단시키지 않을 것입니다. 이때, 전선에 무리가 가는 전류가 지속적으로 흘러 화재가 발생할 우려가 있습니다. 내선규정에서도 회로의 허용전류가 배선용차단기보다 커야함을 명시하고 있습니다.

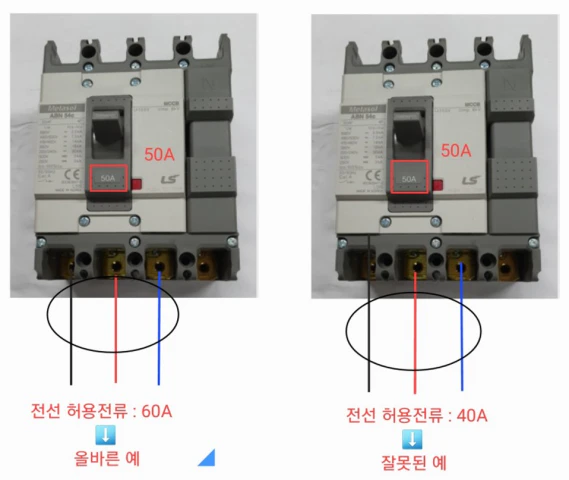

배선용 차단기에 접속된 전선의 허용전류



✅ 배선용차단기 작동 시 주의사항(수동 및 자동 조작)

배선용차단기의 레버를 수동으로 조작하여 올리고 내리는 경우가 있고, 실제로 과전류가 흘러 트립이 되는 경우가 있습니다. 이때 배선용 차단기의 레버를 유심히 봐야합니다. 과전류로 차단기가 트립되었다면 과전류 요인을 제거 및 조치한 후 레버를 아래로 내린 후 위로 올려서 복구합니다.

• 수동으로 차단하는 경우 : 레버의 위치가 하단에 위치해 있습니다.
• 과전류로 차단되는 경우 : 레버의 위치가 중앙에 위치해 있습니다.

차단기를 이런 방식으로 만든 것은 차단기를 수동조작 했는지, 과전류가 실제로 흐른 것인지 알기 쉽게하기 위함입니다. 실제로 차단기가 아예 내려가 있다면, 어디선가 작업을 위해 사람이 임의로 수동 조작했을 가능성이 높으므로 차단기를 절대 함부로 올리면 안됩니다.

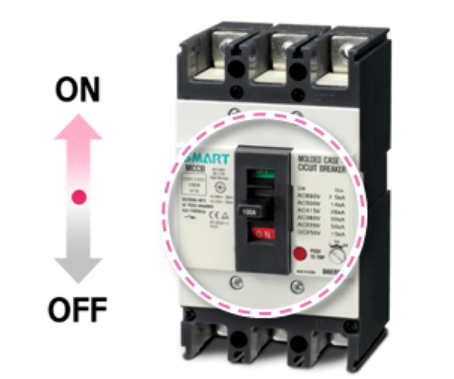

배선용 차단기 과전류 차단 시 레버위치가 중앙에 있습니다.





✅ 정리

배선용차단기에 관해 알아보았습니다. 배선용차단기는 회로를 보호하는 것이 목적이기 때문에 회로의 허용전류보다 용량이 작아야 한다는 점, 수동 및 자동 조작 시 레버의 위치가 다르다는 것만 유의하시면 됩니다. 이상 글 마치겠습니다.
