3로 스위치 원리 및 결선 방법 알아보기

안녕하세요. 오늘은 3로 스위치 결선하는 방법에 관해 알아보고자 합니다. 3로 스위치는 전기기사 실기 시험에도 자주 출제되는 만큼 실무에서 중요도가 높은 내용입니다. 3로 스위치의 실질적인 이용보다 결선 방식 이해를 통해 더 다양한 실무에 적용이 가능합니다. 그럼 3로 스위치 결선 방법 및 원리에 관해 구체적으로 알아보도록 하겠습니다.



✅ 3로 스위치란?

3로 스위치란 하나의 전등을 두 개의 스위치로 ON/OFF 하는 것을 의미합니다. 보통 복층이나 넓은 실내에 사용되는 스위치 방식이죠.



예를 들어, 2층의 복층집이 있다고 생각해봅시다. 계단에 있는 천장등을 끄려고 하는데 2층에만 스위치가 있다면 1층에서 올라가야 하는 번거로움이 있습니다. 이 때문에 1층에서도 ON/OFF 할 수 있는 스위치를 추가로 만들어 주는 것이죠.

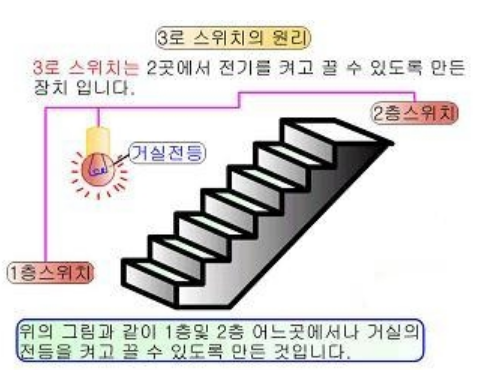

3로 스위치의 원리



✅ 3로 스위치 결선 방법

✔️ 전등이 켜지는 경우의 스위치 결선

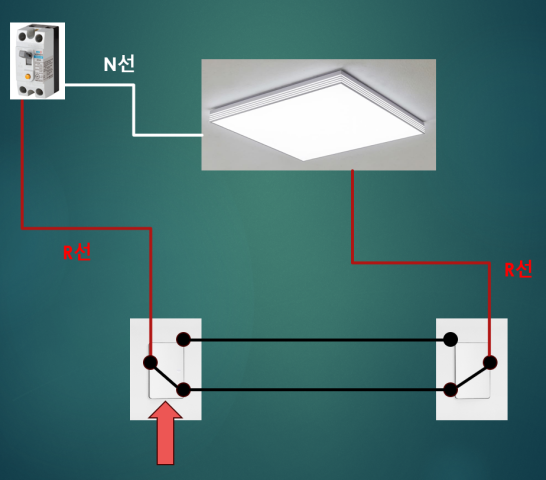

전등을 ON하기 위해서는 아래 그림과 같은 결선이 되어야 합니다. 스위치 사이의 선이 연결되어 전류가 통할 수 있도록 스위치를 조작하면 전등이 점등되는 것이죠.



공통선인 N선은 보통 전등으로 바로 접속되고, 전원선(하트선)인 R선이 스위치를 지나게 됩니다.

전등이 켜지는 경우의 결선



✔️ 전등이 꺼지는 경우의 스위치 결선

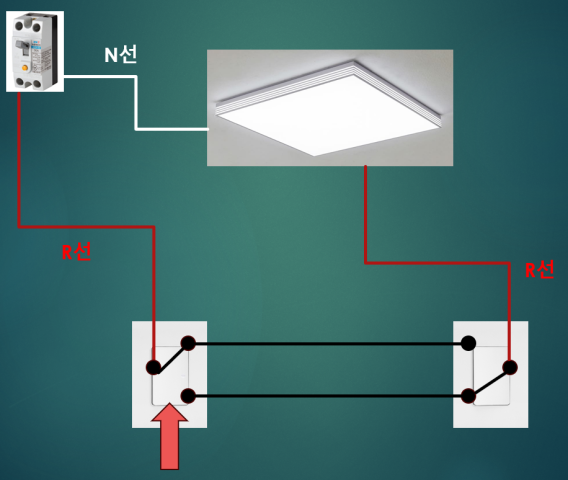

마찬가지로 전등을 OFF하기 위해서는 아래 그림과 같은 결선해줍니다. 스위치 사이의 선이 연결되지 않도록 하여 R선의 전류가 도통되지 않아 전등이 소등됩니다.

전등이 꺼지는 경우의 결선



✅ 3로 스위치 실제 결선 사진

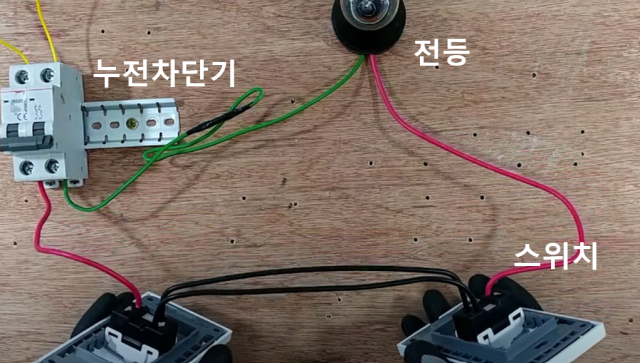

아래는 3로 스위치 실제 결선 사진입니다. 위의 그림에서처럼 전등에는 초록색의 중성선이 직접 연결되어 있고, 스위치에 전압선(하트선)이 연결되어 조작을 통해 전등을 ON/OFF합니다. 실제 실험 영상은 아래 링크를 걸어두었으니 참고바랍니다.



3로 스위치 실제 결선(출처 : 전기는 양경식tv)



3로 스위치 결선 방법 동영상 바로가기



✅ 정리

3로 스위치 결선방법에 관해 알아보았습니다. 전기 결선을 막연하게 어려워하시는 분들이 있는데, 알려고 한다면 어려울 것이 전혀 없습니다. 특히, 저압을 주로 다루는 수용가에서는 더욱 그렇죠. 질문있으시면 댓글 남겨주시기 바랍니다. 이상입니다.
