전자접촉기 구조, 기능, 작동 방식 이해하기

안녕하세요 오늘은 전자접촉기 구조 및 결선방법에 관해 알아보도록 하겠습니다. 보일러, 냉동기 등이 있는 MCC판넬 내부 및 승강기 기계실등에서 우리는 전자접촉기를 쉽게 볼 수 있습니다. 그러나 실제로 전자접촉기를 왜 사용하고, 어떤 방식으로 동작하는지 모르는 경우가 대다수입니다. 전자접촉기 구조, 기능, 작동 방식에 관해 쉽게 설명드리도록 하겠습니다.



전자접촉기 동작시험 영상 바로가기



✅ 전자접촉기 구조

✔️ 전자접촉기 실물 사진

아래는 전자접촉기의 구조입니다. 주접점 R,S,T와 양 옆 보조접점 a,b 및 위에 전원이 들어가는 코일 단자가 있습니다. 전자접촉기의 보조접점에서 앞쪽에 있는 부분이 b접점, 뒷쪽이 a접점입니다. 헷갈릴 수 있으니 유의하시기 바랍니다.

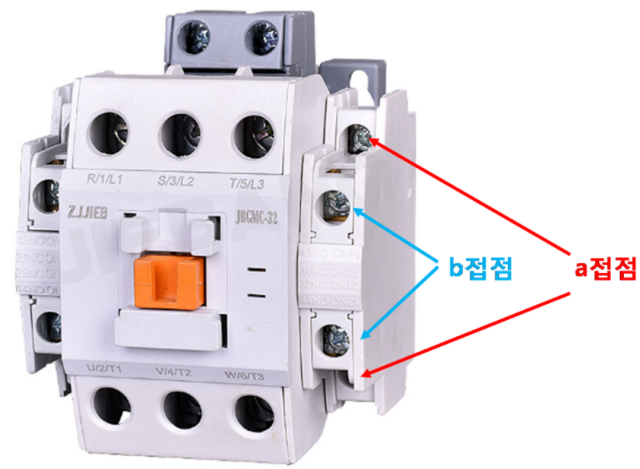

전자접촉기 구조



앞쪽이 b접점, 뒷쪽이 a접점입니다. (출처 : 별의 life)



전자접촉기 주접점 R,S,T와 보조접점 a,b 계통도



✅ 전자접촉기 기능 및 작동원리

✔️ 전자접촉기는 왜 사용할까?

결론부터 말하면, 전자접촉기는 설비 기동시 아크를 소호할 수 있기 때문에 사용합니다. 주접점인 R,S,T는 아크를 소호할 수 있는 큰 힘을 가지고 있습니다.



가정용이 아닌 건물이나 공장에서 사용하는 설비들은 용량이 큽니다. 대표적으로 배수펌프, 승강기, 공조기, 히터 등이 있죠. 해당 설비들의 전선을 차단기에 직접 연결하고 사용한다고 가정해봅시다.



기동시에는 큰 전류가 흐르기 때문에 전선이 접속되어 있는 단자 부분에서 아크가 발생하게 됩니다. 아크가 빨리 사라지지 않으면 큰 화재로 이어질 수 있는 것이죠. 그래서 전자접촉기를 사용하는 것입니다.



✔️ 전자접촉기 작동원리

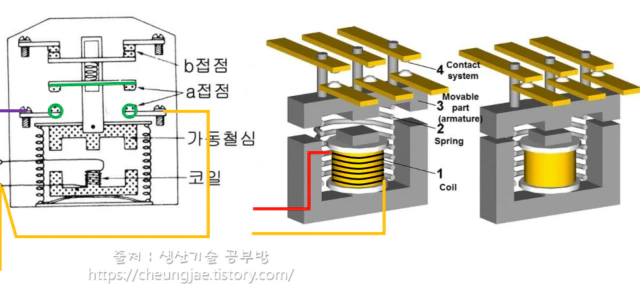

전자접촉기의 내부에는 아래 그림과 같이 코일이 있습니다. 코일에 전압이 인가되면 전자석과 같이 자기를 띠게 되어 내부의 철심을 잡아당기게 됩니다. 이렇게 접점이 붙어 1,2차측이 도통하게 되는 것이죠.



전자접촉기 내부 코일 및 철심



✅ 전자접촉기 작동방식

✔️ 전자접촉기의 주접점이 붙는 경우

아래 그림과 같이 전자접촉기 위의 코일 전압 단자에 전압이 인가되면 주접점이 붙어 1차측과 2차측이 도통됩니다. 당연히 주접점 R,S,T의 2차측에 접속된 설비는 이때 기동을 하게 되죠.

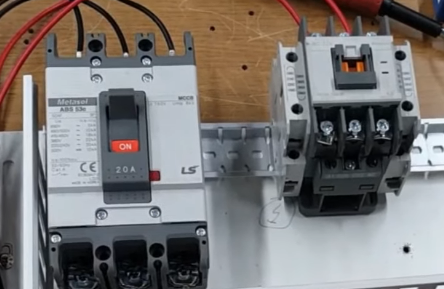

주접점이 붙는 경우(출처 : 볼트메이커)



✔️ 전자접촉기의 1차측 및 2차측 접점 도통 여부

주접점인 R,S,T와 보조접점 a는 평소에는 도통되지 않습니다. 평소에는 보조접점 b만이 평소에 도통된 상태이죠. 전압이 인가되지 않았을 때 도통 시험장치인 벨 테스터기 등을 이용하여 도통 시험을 하면 b접점만 소리가 나는 것을 알 수 있습니다.



반대로 전압이 인가되면 주접점 및 보조접점 a의 1차측 및 2차측은 도통됩니다.

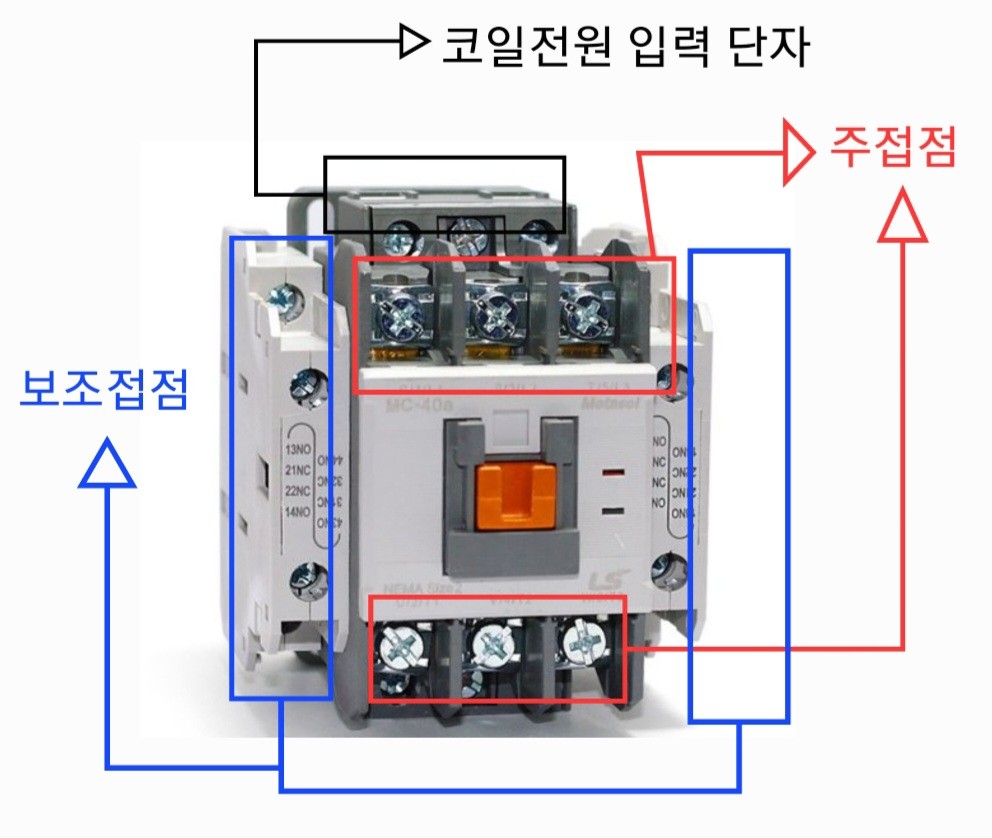

전자접촉기 주접점 R,S,T와 양 옆의 보조접점 a,b



✅ 정리

이상 전자접촉기의 구조 및 기능에 관해 알아보았습니다. 전자접촉기는 3상 3선식 기동의 비교적 큰 용량을 사용하는 설비에서 안정적인 사용(아크 차단)을 위해 매우 널리 이용되는 것으로, 잘 숙지하시기 바랍니다.
