오토캐드 작업표시줄 기능 및 사용방법 알아보기

by 전기소방실무 탐험가 2024. 5. 19.

오토캐드의 작업표시줄은 도면을 그릴 때 많이 쓰는 기능 중 하나입니다. 캐드에 능숙해져 키보드 단축키만 사용하는 경우가 아니라면 해당 항목을 자주 이용하게 되실거에요. 오늘은 작업표시줄 옵션의 기능 및 사용방법에 관해 구체적으로 알아보도록 하겠습니다.



아래 그림을 참고하세요. 맨 왼쪽 항목부터 설명드리겠습니다.

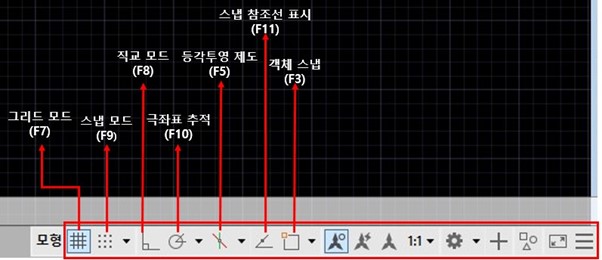

오토캐드 작업표시줄 기능 알아보기
오토캐드 작업표시줄 기능 알아보기



오토캐드 객체 선택하는 방법 바로가기



✅ 그리드 모드(F7)

제일 왼쪽 버튼(F7)은 작업 화면의 그리드를 ON/OFF 하는 버튼입니다. 그리드는 아래 그림과 같이 화면에 나타난 표시줄입니다. 검은 화면은 잘 보이지 않아 흰색 화면으로 바꿔 그리드를 켰습니다.

해당 버튼을 누르거나 키보트 F7을 누르면 생겼다 없어졌다 하는 것을 볼 수 있습니다.

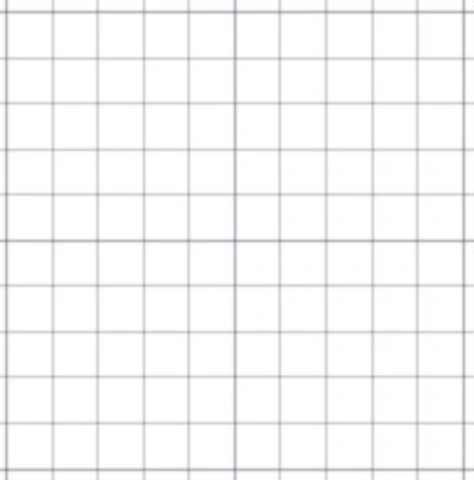

작업화면의 그리드
작업화면 그리드 ON인 경우



✔️ 그리드 크기 조절

그리드 한 칸의 각 변의 길이 단위는 mm입니다. 길이를 조절하기 위해서 아래와 같이 그리드 버튼을 오른쪽 마우스로 누른 후 설정을 클릭해줍니다.

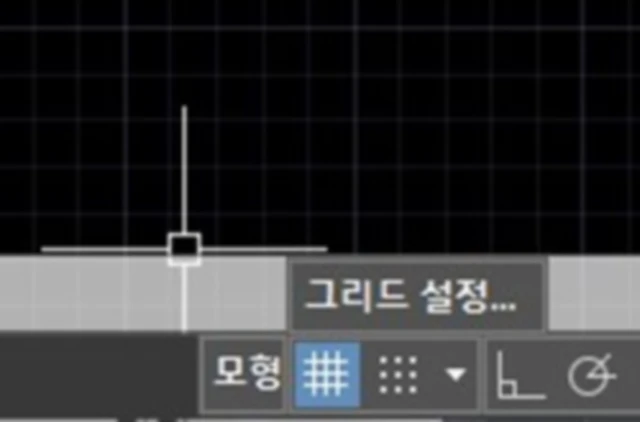

그리드 설정 클릭



그리드 설정을 클릭해주면 아래와 같은 창이 뜹니다. 빨간 네모로 표시한 그리드 간격두기를 통해 그리드 크기를 조정해줍니다.

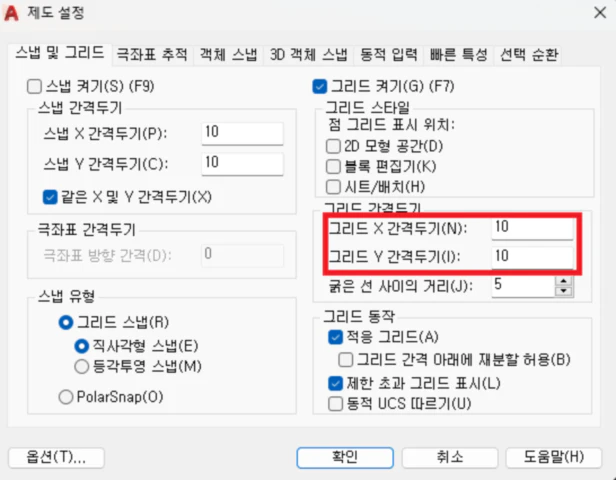

그리드 제도 설정
그리드 제도 설정

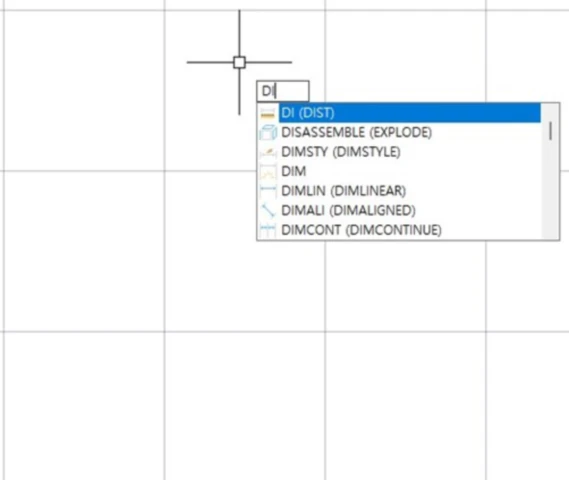

변경 후 실제로 단축키 di를 입력 후 그리드 길이를 재보면 수정 됐음을 알 수 있습니다.

그리드 길이 재기



✅ 스냅 모드(F9)

스냅 모드는 도형을 그릴 때 십자선의 중심이 아래 그림과 같이 그리드의 각 점에 들어 맞게 그리는 것입니다.

스냅 기능 예시



✅  직교 모드(F8)

직교 모드는 직선 라인 등을 그릴 때 아래 그림과 같이 직교한 상태로만 그릴 수 있는 기능입니다.

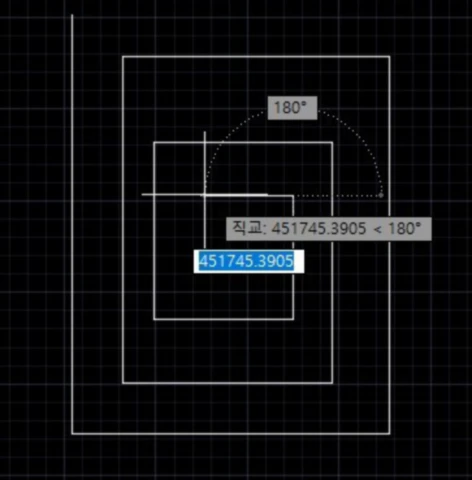

직교 모드로 직선을 그리는 경우



✅  극좌표 추적(F10)

극좌표 추적 기능은 원하는 각도마다 스냅이 걸리게 하는 기능입니다. ON/OFF 기능은 단축키 F10을 눌러주면 되지만 원하는 각도를 선택하기 위해서는 아래와 같이 해당 버튼을 클릭해줍니다. 추적 설정에 들어가면 더 세밀한 각도 조정이 가능합니다.

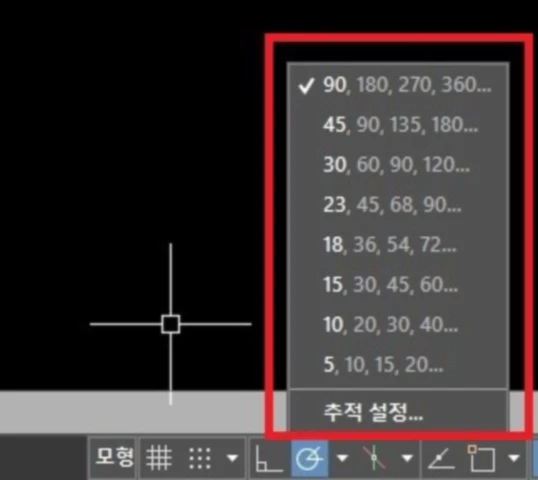

극좌표 추적 각도 설정하기

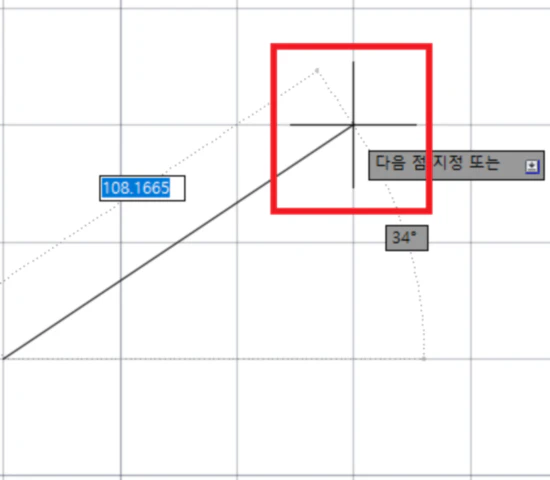

직선을 그릴 때를 예로 들어보겠습니다. 추적 각도 단위를 30도로 잡아주면 30도 마다 십자선 중심이 스냅에 걸립니다.

각도 30도 마다 스냅이 걸립니다.



✅  등각투영 제도

오토캐드 자체는 2D 도면을 그리는 데에 최적화 되었지만, 등각투영 제도를 통해 3D처럼 보이게 할 수 있습니다. 해당 내용은 아래 링크로 대체하겠습니다.



등각투영 제도 자세히 알아보기

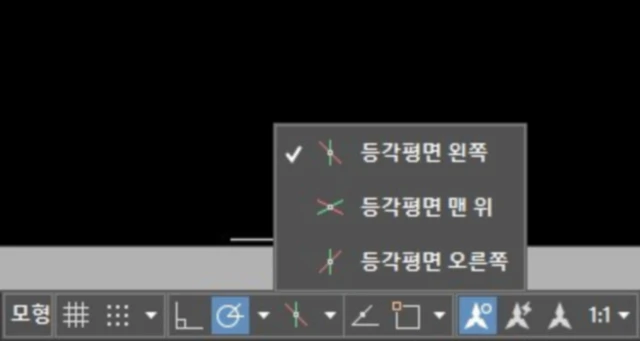

등각투영제도 항목



✅  객체 스냅 추적(F11)

객체 스냅 추적은 아래와 같이 두 선을 잇기 위한 선을 자연스럽게 그리기 위해 사용되는 기능입니다. 객체 스냅 추적 기능을 켠 채로 두 직선을 원하는 방식으로 이어 보세요.

작업화면 내 떨어진 두 선

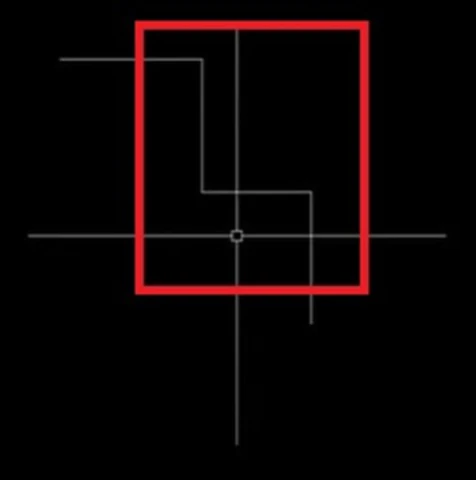

직각으로 이어진 두 선



✅  객체 스냅(F3)

객체의 스냅점을 잡아주는 기능입니다. 아래와 같이 원과 사각형을 연결하는 직선을 그려주고 싶은데 원하는 시작점과 끝점을 잡고자 할 때 사용합니다.

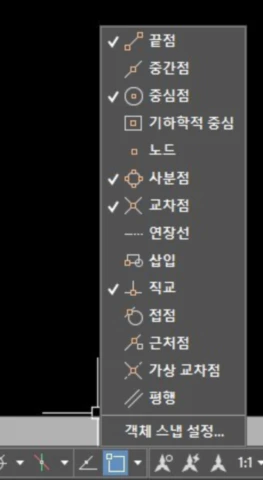

원하는 스냅점은 객체 스냅 버튼을 클릭하여 고를 수 있습니다.

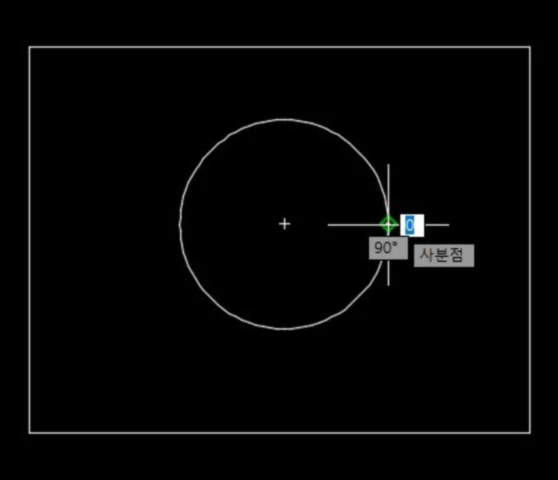

원하는 점에 도형 그리기
원하는 스냅점 고르기
