P형 수신기 구조 및 기능, R형 수신기와의 차이

수신기는 각 구역에서 화재 신호를 받아 제어를 해주는 아주 중요한 설비입니다. 아래 그림과 같이 감지기, 발신기로부터 신호를 받아 지구경종, 수계소화설비, 피난설비 등을 동작시키게 되죠. 오늘은 그 중 비교적 작은 규모의 장소 및 건물에 사용되는 P형 수신기의 구조 및 기능에 관해 알아보도록 하겠습니다.



P형 수신기 동작 메커니즘



P형 수신기 동작 테스트 동영상 보기



✅ P형 수신기의 기능 및 구조

P형 수신기의 각 표시등과 스위치의 구조 및 기능에 관해 알아보도록 하겠습니다.

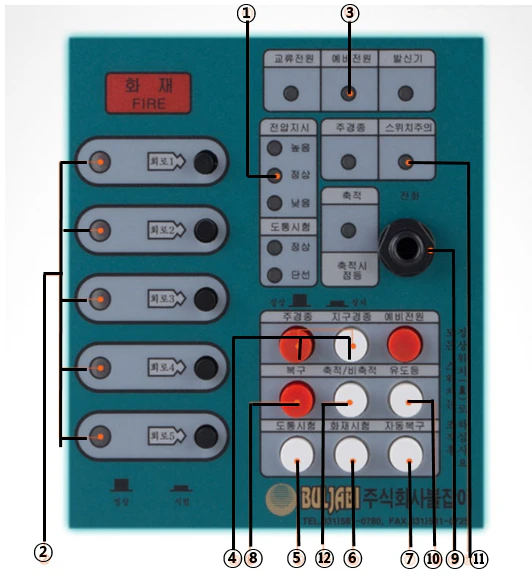

수신기 구조



① 전압표시등

전압이 24V로 정상인 상태에서 점등됩니다.



② 화재표시등

각 구역 화재 발생 시 점등되는 화재 표시등입니다.



③ 예비전원표시등

수신기는 정전에도 작동되도록 예비전원이 있습니다. 예비전원 상태를 표시하기 위한 램프입니다. 이상이 생기면 깜빡거리거나 적색으로 표시됩니다.



④ 주경종 및 지구경종 스위치

주경종은 수신기에, 지구경종은 각 지구 구역에 설치된 경종입니다. 감지기 또는 발신기 작동 시 주경종스위치는 수신기의 경종을, 지구경종스위치는 각 구역의 경종을 정지시킵니다.



⑤ 도통시험스위치

회로선택스위치를 통해 구역을 지정한 후 해당 스위치를 누르면 회로가 잘 연결되어 있는지 단선 여부를 알 수 있습니다. 도통시험 LED를 통해 확인할 수 있죠.



⑥ 동작시험스위치

회로선택스위치를 통해 구역을 지정한 후 해당 스위치를 누르면 화재 신호가 발생합니다. 단어 그대로 화재 동작 시 소방 설비가 잘 작동하는지 확인하기 위한 스위치입니다.



⑦ 자동복구스위치

동작시험 후 상태 복구를 위한 스위치입니다.



⑧ 복구스위치

수신기를 초기화하기 위한 스위치입니다.



⑨  전화

발신기 전화잭에 송수화기를 연결하면 수신기 전화 부저가 울립니다.



이 경우 수신기의 전화잭에도 송수화기를 연결하면, 부저가 정지되고 발신기에 있는 인원과 통화가 가능해집니다.

⑩  유도등

스위치를 누른 상태를 수동 상태라 하며, 상시점등 합니다.

스위치를 누르지 않은 상태를 자동이라 하는데, 화재 시에만 점등합니다.

➡️ 유도등은 상시 점등하는 것이 원칙이므로 잘 사용하지 않는 기능입니다.

⑪  스위치주의등

스위치에 문제가 발생하거나 눌려져 있는 경우 깜빡거리며 점등하는 주의등입니다. 관리자에게 스위치 확인을 요하는 경고 메시지인 것이죠.



주로 주경종, 지구경종, 유도등 스위치 등을 눌러 점등되는 경우가 많습니다.



⑫  축적스위치

축적이란 수신기에 설정한 시간만큼 화재 경보를 지연시켜주는 기능입니다. 해당 스위치를 누르면 최초 화재 신호 시 주경종만 출력되고 지구경종 등 다른 설비는 출력되지 않습니다.



잠깐의 온도 변화 및 연기 등으로 인한 감지기의 오동작(비화재보)을 방지하기 위한 스위치죠.



⑬ 회로선택스위치

위 수신기에는 없지만 상당수의 P형 수신기에 설치된 중요 스위치로 회로선택스위치가 있습니다.



회로선택스위치는 동작 및 도통시험을 하고자 하는 구역의 회로를 선택하는 스위치입니다. 어느 구역에서 단선이 됐는지 확인하고 싶은 위치를 선택하는 스위치죠.

회로시험(선택)스위치



✅ P형 수신기와 R형 수신기의 차이

✔️ 신호 방식

P형은 일대일 접점 방식이고, R형 수신기는 다중 전송 방식입니다.



✔️ 회로수 산정 여부

따라서 필요한 회로수도 다릅니다.



일대일 접점 방식인 P형은 경계구역 개수만큼 회로수가 필요합니다. 공통선 역시 회로선이 7가닥이 초과되면 한 가닥 늘어나기 때문에 넓은 구역일수록 회로수가 급격히 늘어납니다.

반면, R형 수신기는 중계기를 통해 전기신호를 통신신호로 바꿔주는 역할을 하는 다중 전송 방식입니다. DC 24V의 전원선(2가닥)과 통신선(2가닥)만 입선하면 됩니다.



✔️ 중계기의 여부

P형 수신기는 중계기가 없는 반면, R형 수신기는 중계기가 있습니다.

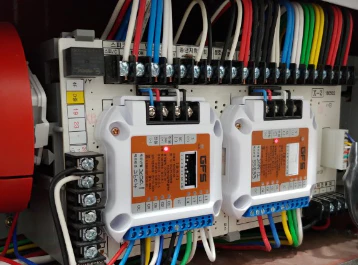

소화전 내 위치한 중계기



소방 중계기 구조, 기능, 설치기준 및 종류 알아보기



✔️ 증설 및 이설 용이성

위와 같은 이유 때문에 R형 수신기는 증축 및 이설 공사가 쉽고, P형 수신기는 어려운 편입니다.
