일반적인 장소에는 연기감지기나 열감지기가 설치되어 있는 경우가 다수입니다. 그러나 화재 위험이 높은 화학공장 같은 곳은 보다 정밀하고 오동작이 적은 감지기를 필요로 하죠. 그중 하나가 바로 불꽃감지기입니다. 불꽃감지기는 화재 감지 기능이 정밀한 만큼 고가입니다. 오늘은 불꽃감지기의 작동원리, 종류, 설치방법 및 설치기준에 대해 알아보도록 하겠습니다.
✅ 불꽃감지기 작동원리
화재가 나면 당연히 불꽃이 발생합니다. 불꽃은 초기 발생부터 특유의 연소 특성을 나타내죠. 이때, 육안으로는 감지할 수 없는 특수 파장을 방사합니다. 이 파장은 자외선 파장특성(185~240nm)과 적외선 파장특성(4.3㎛±0.2㎛)이 혼재되어 있습니다. 불꽃감지기는 그 크기를 연산, 분석하여 화재를 감지하는 것이죠.
✅ 불꽃감지기 종류
불꽃감지기는 자외선 및 적외선 파장 인식 방식에 따라 종류가 분류됩니다.

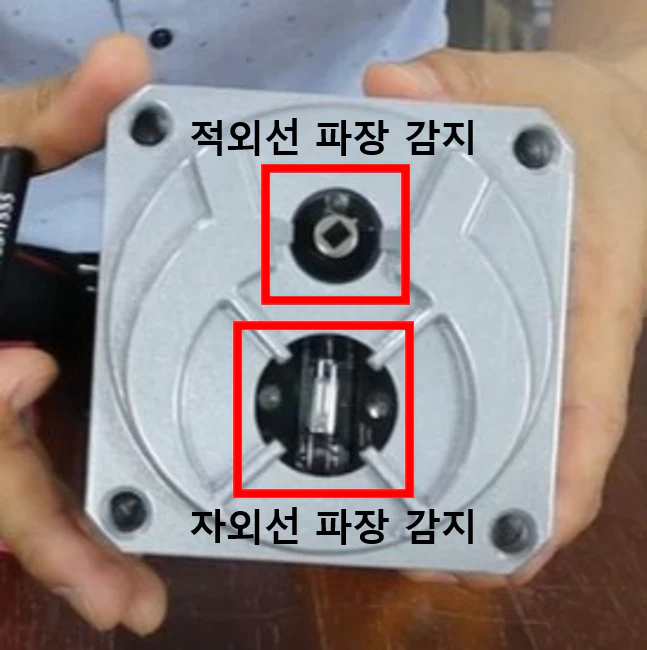

✔️ UV IR 불꽃감지기
자외선 파장, 적외선 파장 두 가지가 동시에 인식될 때 동작하는 감지기입니다.

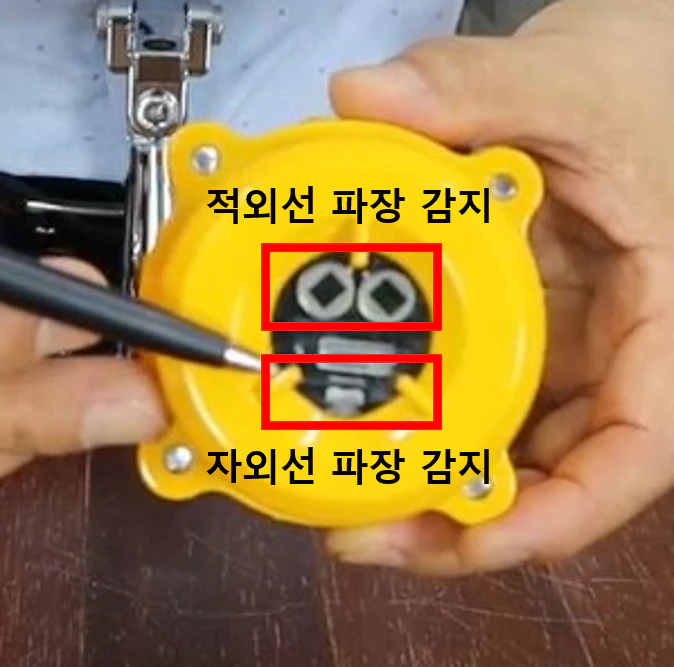

✔️ UV IR2 불꽃감지기
자외선 파장, 파장이 다른 적외선 파장 2가지가 동시에 인식될 때 동작하는 감지기입니다.

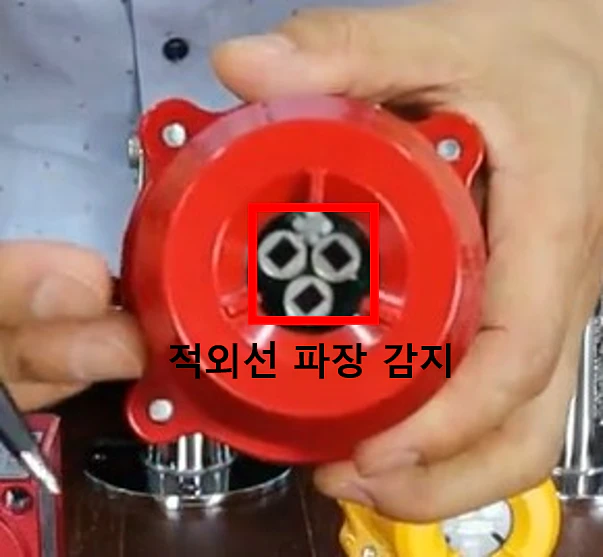

✔️ IR3 불꽃감지기
파장이 다른 세 가지 적외선 파장이 동시에 인식될 때 동작하는 감지기입니다.
✅ 불꽃감지기 설치방법
불꽃감지기 설치는 크게 어렵지 않습니다. 아래 그림을 참고해봅시다.
불꽃감지기에서 나오는 전선은 6가닥, 소화전과 연결되는 전선은 4가닥, 전원선 2가닥이 보입니다.
이때, 불꽃감지기 2가닥은 전원선을 전원반의 전선 2가닥과 접속해줍니다.
이어서 회로 및 공통선 2가닥을 불꽃감지기 2가닥과 접속해줍니다.
이제 나머지 종단저항 2가닥을 남아있는 불꽃감지기 2가닥과 접속해주면 결선이 완성됩니다.
✅ 불꽃감지기 설치기준
불꽃감지기의 설치기준은 다음과 같습니다.
✔️ 설치기준
1) 공칭감시거리 및 공칭시야각 : 형식승인 내용에 따를 것
• 도로형의 최대시야각 : 180도 이상
2) 감지기는 공칭감시거리와 공칭시야각을 기준으로 감시구역이 모두 포용될 수 있도록 설치
3) 설치위치
• 감지기는 화재감지를 유효하게 감지할 수 있는 모서리 또는 벽 등에 설치
• 감지기를 천장에 설치하는 경우 : 바닥을 향하여 설치
4) 수분이 많이 발생할 우려가 있는 장소 : 방수형으로 설치
✔️ 부착높이에 따른 감지기 설치기준
| 8m 이상 15m 미만 | • 광전식(스포트형, 분리형, 공기흡입형) 1종 또는 2종 연기 복합형 • 불꽃감지기 • 이온화식 1종 또는 2종 • 차동식 분포형 |
| 15m 이상 20m 미만 | • 광전식(스포트형, 분리형, 공기흡입형) • 불꽃감지기 • 이온화식 1종 • 연기 복합형 |
| 20m 이상 | • 광전식(분리형, 공기흡입형) 중 아날로그식 • 불꽃감지기 |
