방화셔터 계속 떨어지는 원인 및 조치방법 알아보기

방화셔터는 화재 시 연기가 확산되지 않도록 하는 중요한 역할을 합니다. 수동 조작이 아닌 경우 별도의 방화셔터 감지기 A,B가 동작해야 셔터가 끝까지 내려옵니다. 그러나 이에 해당되지 않는 경우에도 방화셔터가 내려와 복구되지 않는 경우도 있습니다. 오동작하는 경우죠. 오늘은 방화셔터가 계속 떨어지는 원인 및 조치방법에 관해 알아보고자 합니다.

방화셔터 계속 떨어지는 경우 조치방법 알아보기



✅ 방화셔터가 계속 떨어지는 원인

방화셔터가 계속 떨어지는 원인은 주로 폐쇄기가 복구되지 않았거나 폐쇄기가 불량이기 때문입니다.



즉, 폐쇄기 작동 이상여부와 관련이 깊습니다.



폐쇄기는 전자 브레이크를 작동, 해제하는 역할을 합니다. 폐쇄기가 오작동하여 전자 브레이크를 해제하는 것은 곧 자동차가 오르막길에서 사이드 브레이크를 채워놓지 않은 경우와 흡사한 것이죠.



✅ 폐쇄기가 정상인 경우 방화셔터 복구 방법

1️⃣ 수신기 연동 정지

수신기에서 방화셔터 연동을 정지시키고 수신기 복구를 눌러 수신기를 복구해줍니다. 이렇게 하면 수신기에서 방화셔터쪽으로 기동 출력을 내보내지 않습니다.

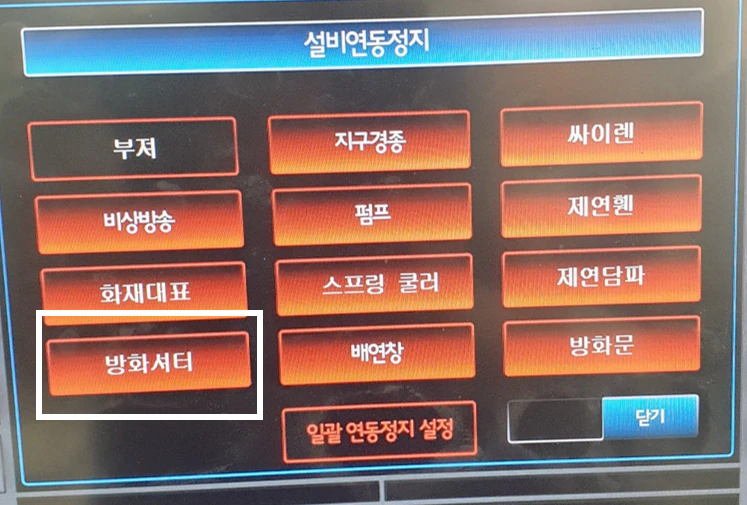

방화셔터 연동정지 설정하기



2️⃣ 연동제어기 복구

방화셔터가 연동제어기 내부의 복구 스위치를 누릅니다. 복구 스위치를 누르면 폐쇄기가 복구됩니다. 복구 후에는 셔터 상승 버튼을 눌러 셔터를 올립니다. 중간에 정지 스위치도 작동하여 상승, 정지 모두 잘 작동하는지 확인하면 좋습니다.

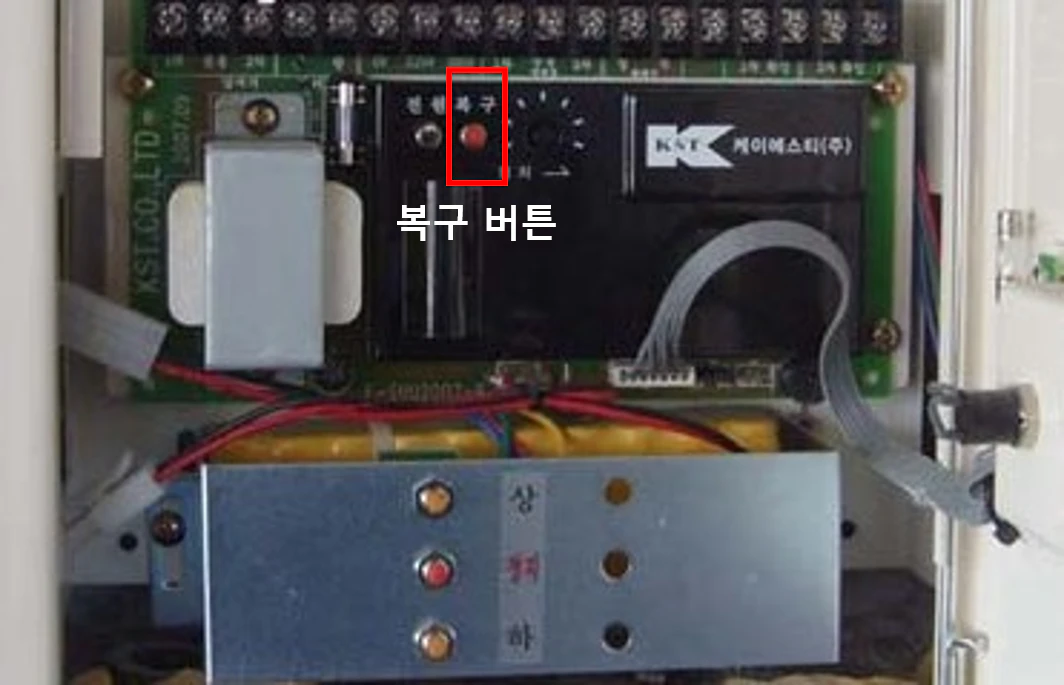

연동제어기 내부



3️⃣ 복구되지 않을 시 반복실행

셔터가 다시 내려간다면 1번부터 반복 실행합니다.



4️⃣ 수신기의 방화셔터를 연동전환

셔터가 복구되었다면 수신기의 방화셔터를 다시 연동전환을 해줍니다.



방화셔터 오동작 시(폐쇄기 정상인 경우) 조치방법



✅ 방화셔터가 계속 떨어질 때 조치방법_폐쇄기가 불량인 경우

위의 과정을 반복해도 방화셔터가 계속 떨어진다면 폐쇄기가 불량한 경우입니다.



이때는 방화셔터 주변의 점검구를 열고 폐쇄기를 조작해줘야 합니다.



1️⃣ 폐쇄기의 전자브레이크 막대를 폐쇄기쪽으로 누르기

점검구를 열었다면 아래와 같이 폐쇄기가 보일 것입니다. 이때 중요한건 아래 사진의 네모 박스로 표시해놓은 전자브레이크 막대입니다. 자꾸 내려간다면 이것이 폐쇄기와 반대 방향(좌)로 기울어져 있을 것입니다.



이것을 폐쇄기쪽으로 누르면 방화셔터가 올라갑니다.

방화셔터 하강 시 전자브레이크 조정 막대가 좌로 기울어져 있습니다.(출처 - 소방점검tv)

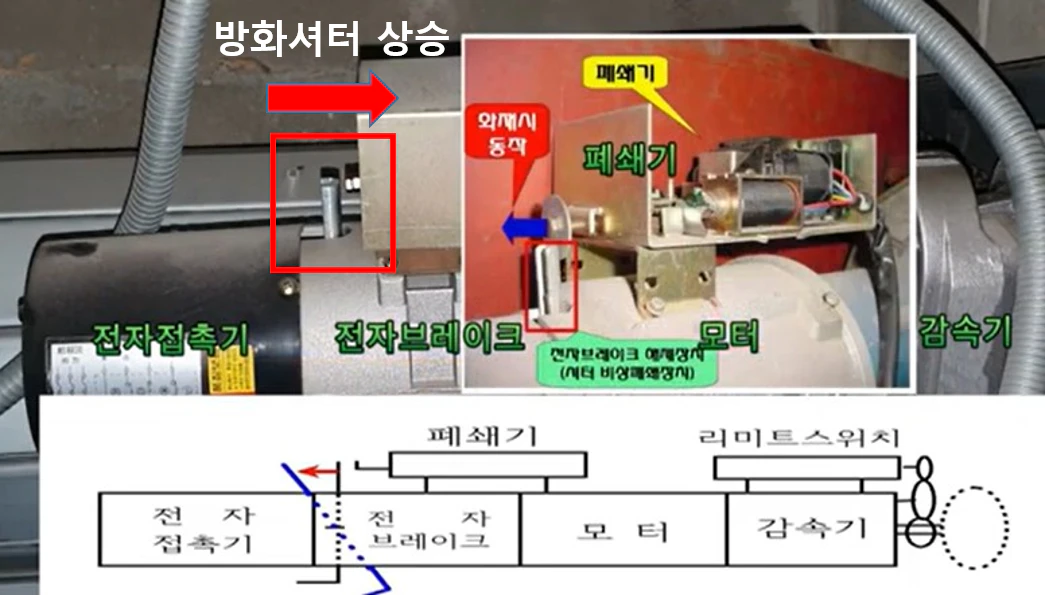

방화셔터 상승 시 전자브레이크 조정 막대가 우로 기울어져 있습니다.(출처 - 소방점검tv)



2️⃣ 폐쇄기 분리하기

위와 같은 방법으로 하는데 전자브레이크 조정 막대가 계속 좌로 기울어져 방화셔터 복구가 되지 않는 경우가 있습니다.



이때는 폐쇄기의 볼트를 풀어 폐쇄기를 아예 분리시켜야 합니다.



1️⃣의 방법으로 방화셔터가 올라가 복구되었다면 굳이 분리시킬 필요는 없습니다.



3️⃣ 연동제어기 복구 및 수신기 방화셔터 연동

폐쇄기를 분리했다면 연동제어기를 열고 복구 버튼을 누른후 셔터를 끝까지 올립니다.



셔터가 모두 올라갔다면 수신기의 방화셔터 연동을 다시 설정해주고 폐쇄기 보수를 따로 해줍니다.
