소방용 밸브는 화재 발생 시 물과 소화약제의 흐름을 제어하고 압력을 조절하는 등 다양한 기능을 수행합니다. 이들은 소방 시스템의 핵심 장치로서, 알람밸브, 감압밸브, 개폐밸브 등 여러 종류가 있으며, 각기 다른 용도로 시스템의 안정성을 유지하고 화재 진압의 성패를 좌우하죠. 오늘은 이러한 소방용 밸브의 종류 및 각각의 용도에 관해 알아보고자 합니다.
✅ 게이트 밸브
✔️ 용도
유량을 조절하는 기능이 아닌 유체의 흐름을 완전히 차단 및 개방하는 데 사용됩니다.
✔️ 특징

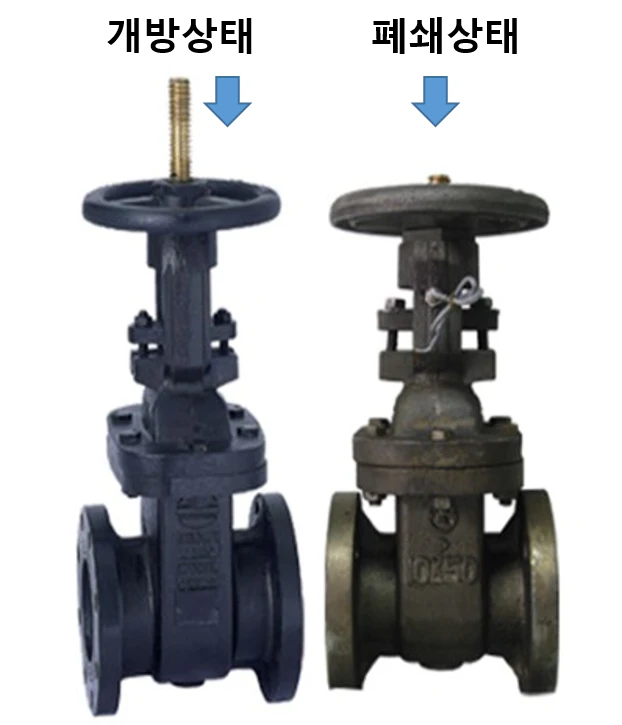

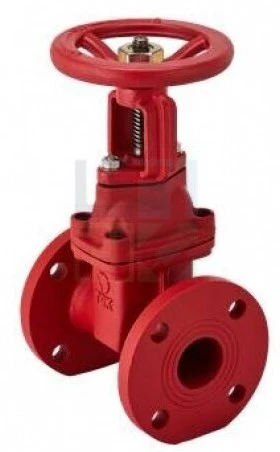

- OS&Y(Outside Screw and Yoke) 타입이 많이 사용되어 개폐 상태를 쉽게 확인할 수 있습니다.
- 완전 개방 시 압력 손실이 적습니다.
✔️ 설치위치
- 알람밸브의 1차측과 2차측 사이
- 소방펌프로부터 물이 나오는 곳
- 소방펌프로 물이 들어가는 곳

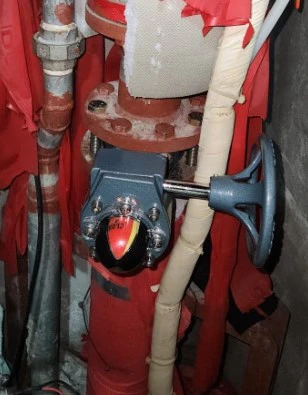

✅ 버터플라이 밸브
✔️ 용도
유체의 흐름을 제어합니다.
✔️ 특징
밸브의 개폐상태를 눈으로 바로 확인할 수 있고 값이 저렴하다는 특징이 있습니다.
✔️ 설치위치
- 소방 펌프의 토출측 배관 - 펌프에서 나오는 물의 흐름을 제어하기 위해 설치됩니다.
※ 펌프 날개짓으로 인한 침식 우려와 공동현상 발생으로 흡입측 배관에는 사용할 수 없습니다.
- 실내 오버헤드 파이프 라인 - 건물 내부의 주요 소방 배관에 설치되어 물 흐름을 제어합니다.
- 소화전, 스프링클러 시스템의 구역 제어밸브 - 특정 구역의 소화전 및 스프링클러 작동을 제어하는 데 사용됩니다.
- 건물 내 기타 주요 소방 배관

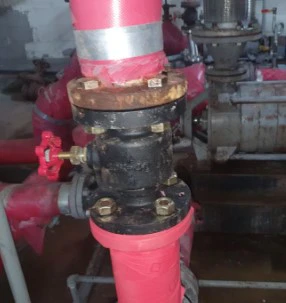

✅ 체크 밸브
✔️ 용도
유체의 역류를 방지합니다. 즉, 물의 흐름이 한쪽방향으로 흘러가게 하는 것이죠.
✔️ 설치위치
소방수 펌프 출구 파이프, 고가 소방수 탱크 출구 파이프, 가스소화설비 배관 등

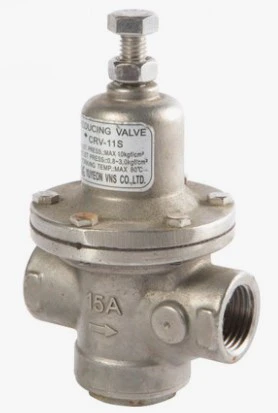

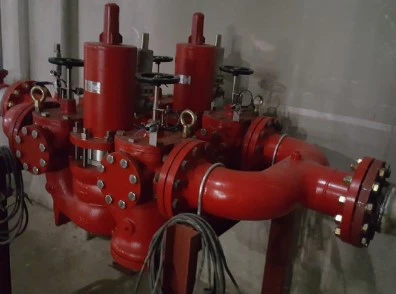

✅ 감압 밸브
✔️ 용도
감압밸브는 소방시설에서 수압을 적절히 제어하여 시스템의 효율성과 안전성을 높이는 중요한 역할을 합니다. 소화전이나 스프링클러 헤드에 적정 압력의 물을 공급하죠.
✔️ 특징
- 과도한 수압으로 인한 소방설비 손상을 방지합니다.
- 소화용수의 안정적인 공급을 보장합니다.
✔️ 설치위치
- 고층 건물의 소방 배관 시스템에 주로 설치됩니다.
- 소화전 오리피스의 과압 방지를 위해 사용됩니다.
- 구역별 급수 시스템에 적용됩니다.

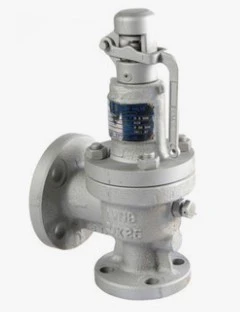

✅ 안전 밸브
✔️ 용도
소방시설에서 안전밸브는 과도한 압력 상승으로 인한 사고를 방지하기 위한 중요한 장치입니다.
✔️ 특징
- 시스템의 압력이 급격히 증가할 때 폭발이나 장비 손상을 방지합니다.
- 긴급 상황에서 즉각적으로 압력을 방출하여 시스템을 보호합니다.
- 주로 스팀, 가스, 증기와 같은 압축성 유체에 사용됩니다.
✔️ 설치위치
압력용기, 보일러, 압축기 등 압력이 급격히 상승할 수 있는 설비에 설치됩니다.

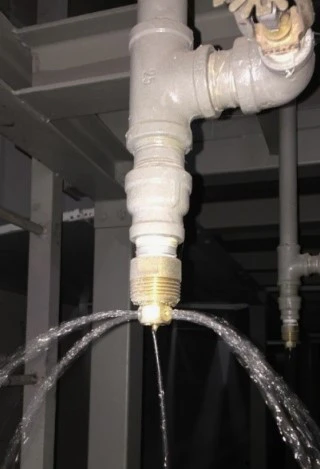

✅ 자동 배수 밸브
✔️ 용도
- 연결송수구나 건식으로 유지되는 배관에 설치하여 잔류수나 역류된 물을 자동으로 배출합니다.
- 배관 내 물의 동파를 방지하는 역할을 합니다.
✔️ 특징
- 내부 압력이 있을 때는 폐쇄되고, 압력이 없을 때는 개방되어 물을 배출합니다.
- 일반적으로 0.4kg/cm2에서 개방되고, 0.6kg/cm2에서 폐쇄됩니다.
✔️ 설치위치
- 배관의 하향으로 설치하여 물이 자연스럽게 배출되도록 합니다.
- 연결송수구 배관, 스프링클러 배관, 가지배관의 끝 부분 등에 주로 설치됩니다.

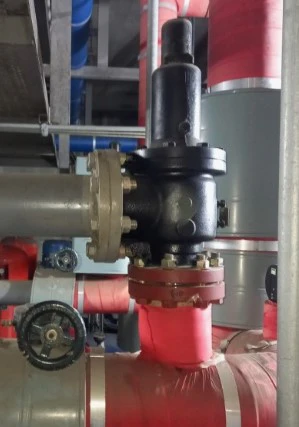

✅ 릴리프 밸브
✔️ 용도
- 펌프의 체절운전 시 발생하는 과도한 압력을 해소합니다.
- 펌프와 배관 시스템을 보호하는 안전장치 역할을 합니다.
✔️ 특징
- 설정된 압력을 초과하면 밸브가 열려 과압을 해소합니다.
- 압력이 정상 수준으로 내려가면 자동으로 닫힙니다.
✔️ 설치위치
주로 펌프의 토출측 배관에 설치됩니다.
