소방 펌프는 화재 발생 시 신속하고 효과적인 소화 작업을 위해 필수적인 장비입니다. 펌프의 정상 작동 여부는 인명과 재산의 안전에 직접적인 영향을 미치므로, 정기적인 점검과 유지보수가 중요하죠. 소방 펌프는 실제 화재 발생 시 스프링클러헤드가 터지면 소방 배관 내 물이 빠지므로 이를 보충한다고 생각하시면 됩니다. 오늘은 소방 펌프의 점검 순서와 각 단계에서 주의해야 할 사항들을 알아보도록 하겠습니다.
왕준호 소방기술사의 책 '소방시설의 점검실무'를 참고하였음을 미리 말씀드립니다.
1. 제어반 펌프 제어 스위치를 펌프정지로 전환
1) 감시제어반
감시제어반은 방재실 등의 수신기를 말합니다. 펌프운전 선택 스위치, 부저 스위치를 정지 위치로 전환합니다.
2) 동력제어반

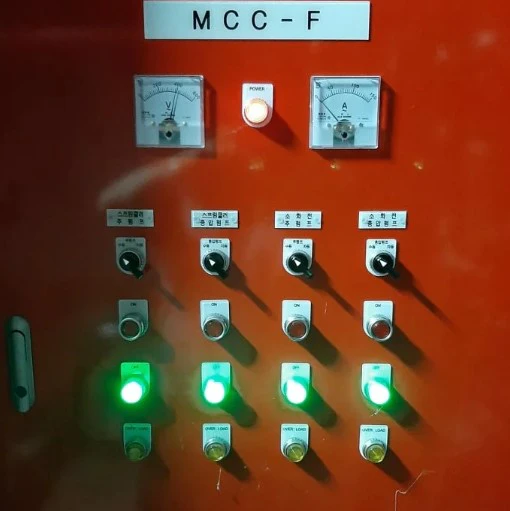

펌프실에 있는 동력제어반의 펌프운전 선택 스위치를 수동위치로 전환합니다.
2. 압력챔버 배수 실시

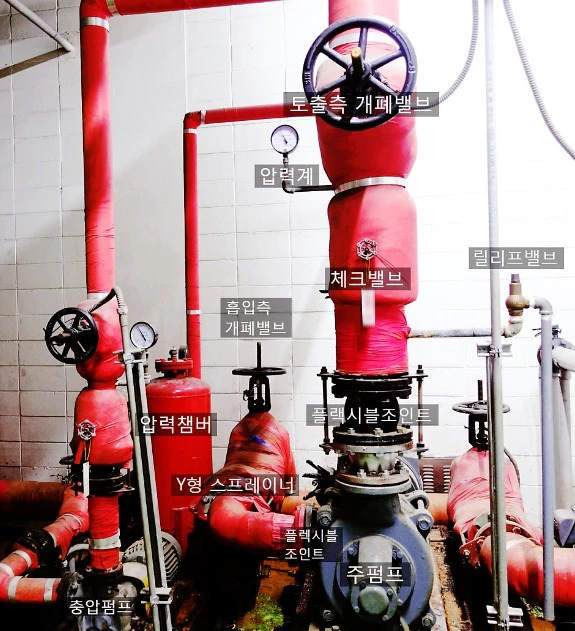

압력챔버는 배관 내 압력 변동을 감지하여 배관 압력이 설정 압력까지 떨어지면 펌프를 자동 기동시키고, 설정 압력까지 상승하면 펌프를 정지시키는 기능을 합니다. 따라서 기동용수압개폐장치라고도 불립니다.

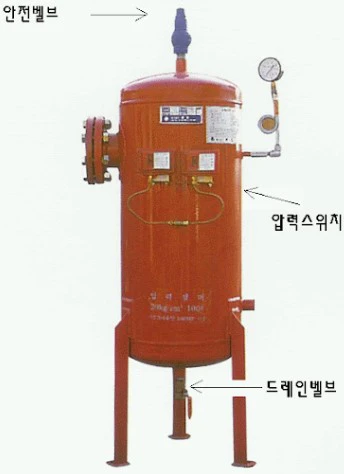

펌프성능시험을 실시하기 전에 압력챔버 하부의 배수밸브, 상부의 안전밸브 등을 개방하여 압력챔버 내 물을 배수합니다. 보통 약 5~10분이 소요됩니다.
3. 펌프성능시험표 작성
1) 정격 토출량 및 양정, 동력 확인

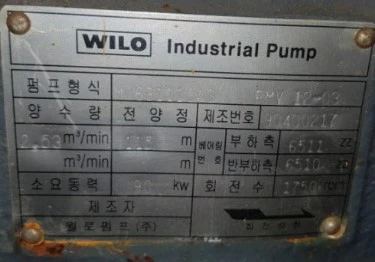

펌프의 명판을 보면 위의 사양을 확인할 수 있습니다.

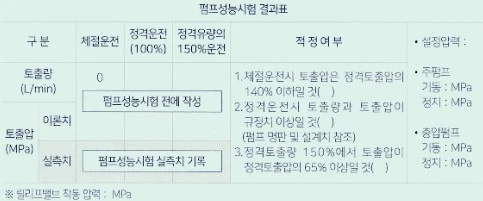

2) 펌프성능시험표에 이론치 작성
성능시험을 위한 시험표에 이론치를 미리 기입해줍니다. 실측치는 성능시험 후에 작성하도록 합니다.
3) 유량계에 정격토출량 및 유량 표시
펌프성능시험을 보다 수월하게 하기 위해 각 펌프의 유량계에 100%, 150% 유량을 표시해놓습니다.
4. 펌프 토출측 밸브 폐쇄
1) 각 펌프의 흡입측, 토출측에 설치된 탬퍼스위치의 기능을 확인합니다.(감시 제어반과의 무전 확인)
펌프의 흡입측, 토출측 밸브를 잠그면 탬퍼스위치가 작동합니다. 이를 수신기가 있는 감시제어반과 연락하여 작동 여부를 확인합니다.
2) 각 펌프 토출측 밸브를 폐쇄시킵니다.
탬퍼스위치 기능을 확인했다면, 토출측 밸브를 폐쇄시킵니다.
5. 집수정 위치 및 크기 확인

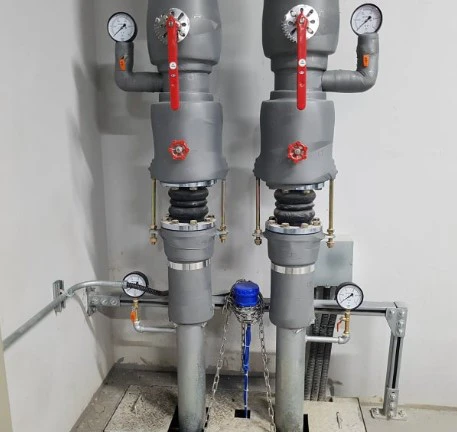

펌프 시험을 하다보면 짧은 시간만 가동했음에도 펌프실 바닥에 물이 차는 경우가 종종 있습니다. 이는 집수정의 크기 및 배수펌프 용량이 작기 때문으로, 집수정 크기 및 위치, 배수처리 관계 등을 사전에 확인합니다.
6. 펌프계통 확인
감시제어반(수신기)와 현장의 동력제어반의 계통이 맞지 않은 경우가 있습니다. 점검 전 각 펌프를 수동으로 설정하고 순간 기동(약 0.5초)하여 감시제어반 및 동력제어반, 펌프 계통이 올바른지 확인합니다.
이때 유의점으로 다른 펌프가 기동하지 않는지 꼭 확인합니다.
7. 펌프성능시험 실시
1) 펌프제어 위치에 따른 펌프성능시험 준비
ㄱ, 동력제어반에서의 펌프 제어
펌프성능시험은 펌프의 즉시 감시가 되는 동력제어반에서 하는 것이 일반적입니다.
선택 스위치 수동전환(차단기 ON상태) ➡️ 펌프기동 시 ON 스위치 누름 ➡️ 펌프정지 시 OFF 스위치 누름
ㄴ. 감시제어반에서의 펌프 제어
기계실 내 큰 소음에 의해 부득이한 경우 감시제어반에서 펌프를 제어할 수도 있습니다. 이때 동력제어반의 펌프운전 선택 스위치는 자동에 위치해 있어야 합니다. 이때 펌프 현장에 있는 시험원의 요청에 따라 감시제어반에서 수동 기동 및 정지를 하여 펌프를 제어합니다.
2) 펌프성능시험 실시
ㄱ. 체절운전
체절운전 시 체절압력을 측정 및 기재하고 릴리프밸브 셋팅 및 작동압력을 확인합니다.
ㄴ. 정격운전
정격부하운전 시의 압력을 확인합니다.
ㄷ. 최대부하운전
최대부하운전 시의 압력을 확인합니다.
3) 판정
준비한 펌프성능시험 결과표를 참고하여 이상 유무를 판단합니다.
8. 펌프셋팅 및 확인
1) 펌프 압력 셋팅
도면을 참고하여 각 설비의 펌프 기동점, 정지점을 파악하여 압력 스위치에 정확히 셋팅되었는지 확인하고 그렇지 않은 경우 재셋팅합니다.
2) 펌프 설정압력에서 작동, 정지 여부 확인
압력챔버 하단의 배수밸브를 개방시키는 등의 조치로 펌프 압력을 저하시킨 상태에서 펌프 설정압력에서 작동, 정지되는지를 확인합니다.
9. 물올림탱크 확인
물올림탱크는 수조의 설치위치가 펌프의 설치위치보다 낮은 경우에 설치됩니다. 이때 물올림탱크의 설치상태, 외형 및 기능의 이상 유무를 확인합니다.
10. 수조 확인
수조의 유효수량의 적정 여부, 저수위 경보 스위치 작동상태 및 표지 부착상태 등을 확인합니다.
11. 원상복구
펌프실의 점검이 완료되면 모든 밸브와 스위치를 정상상태로 복구합니다.
