주기적으로 하는 소방점검 중 가장 눈여겨 봐야할 설비 중 하나가 바로 프리액션밸브입니다. 헤드에 불이 닿으면 바로 터져 물이 분사되는 알람밸브와 달리 프리액션밸브는 평소 2차측에 물이 없는 상태이기 때문이죠. 즉, 화재 감지 시 프리액션밸브가 원활히 동작하지 않으면 살수가 불가능하여 큰 화재 피해로 이어질 수 있습니다. 오늘은 프리액션밸브의 점검 방법에 관해 알아보는 시간을 가져보겠습니다.
✅ 프리액션밸브 동작시험 방법
프리액션밸브 작동 점검을 하기 전에 프리액션밸브 동작시험을 정확히 알고 있어야 합니다. 프리액션밸브가 동작하는 경우는 다음과 같습니다.
1. 방호구역 내 설치된 프리액션밸브 감지기 A.B가 동시에 작동하는 경우

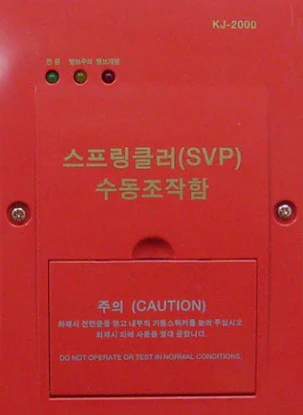

2. 스프링클러 수동조작함(SVP)을 작동하는 경우
3. 수동기동밸브 및 전동밸브를 개방하는 경우

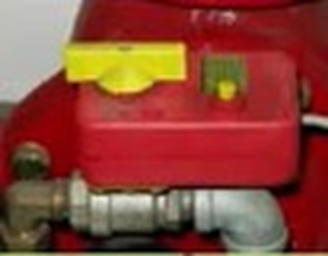

| 전동볼밸브 평상 시 | 전동볼밸브 개방 시 |
 |
 |
4. 수신반에서 수동기동스위치를 누름으로써 작동하는 경우
5. 수신반에서 동작시험을 통해 감지기 2회로가 동작하는 경우
1~3번의 경우는 상시 가능하지만 4~5번의 경우는 수신기에 따라 작동 시험이 불가능한 경우가 있으므로 참고하시기 바랍니다.
✅ 프리액션밸브 점검 순서
프리액션밸브 작동 점검을 하기 전에 수신기의 모든 연동을 정지시킵니다. 이후 점검 중에 확인하고 싶은 설비를 하나씩 연동해줍니다.
1. 프리액션밸브의 2차측 밸브를 잠급니다.
프리액션밸브 작동 점검 시 물이 2차측으로 넘어가면 따로 배수해줘야 하므로 수도세가 낭비되고 무엇보다 빈 배관에 물이 충수됐다 빠지면 부식이 심해질 우려가 있습니다.

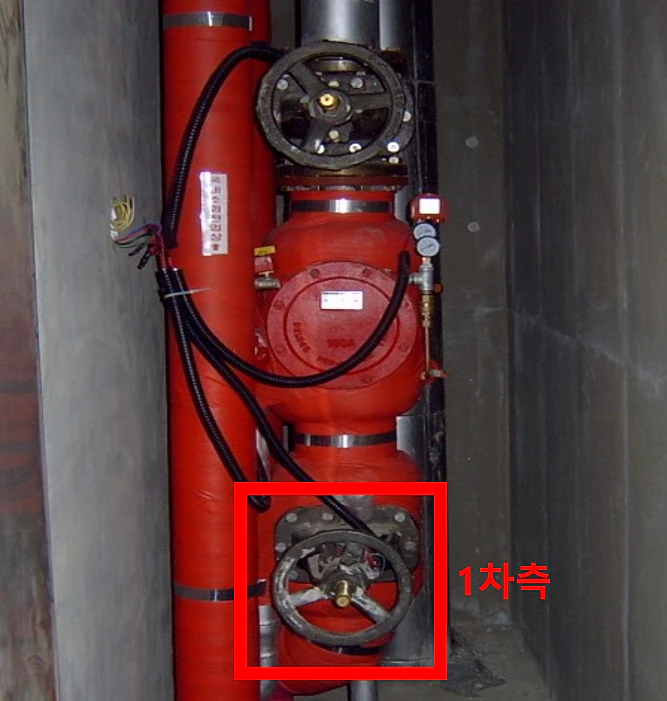

2. 1차측 밸브도 잠그되 2 / 3만 잠급니다.
완전히 잠그지 않는 이유는 프리액션밸브가 동작했을 때 수압이 전달됨을 확인해야 하기 때문입니다.

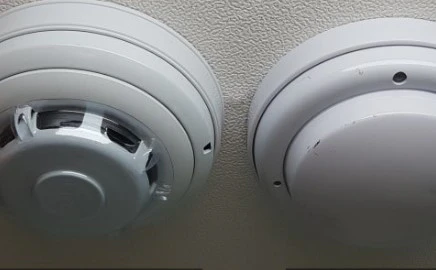

3. 프리액션밸브 감지기 A,B를 동작시킵니다. / 수신반에서 프리액션밸브 수동기동을 합니다. / 프리액션밸브 수동조작함(SVP)을 수동기동 합니다.
프리액션밸브를 동작시킬 수 있는 각각의 방법으로 프리액션밸브를 동작시킵니다.
4. 수신반에서 프리액션밸브(스프링클러), 사이렌을 연동시켜줍니다.

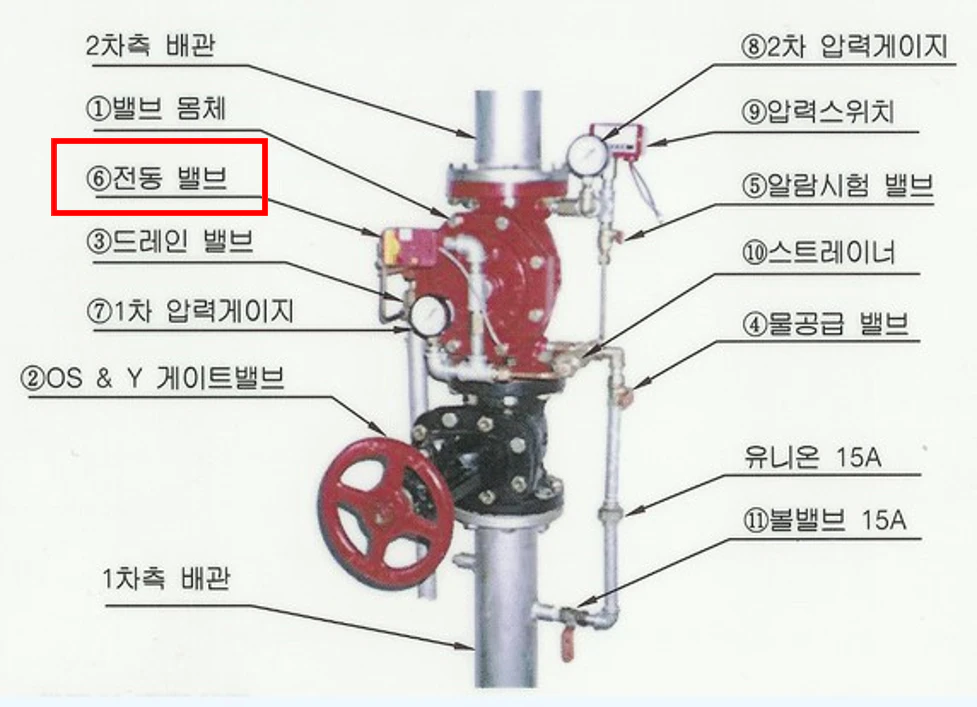

정지시켜 놓은 수신반의 스프링클러 및 사이렌을 연동시켜줍니다. 그럼 현장의 프리액션밸브 전동(볼)밸브의 레버가 돌아가 개방 상태가 되고 사이렌이 울립니다.
5. 수신기 연동정지 및 수신기 복구를 해줍니다.
위 과정이 정상적으로 동작했다면 수신기 연동정지를 해주고 수신기 복구를 눌러줍니다.
6. 1차측 밸브 완전 폐쇄
수신기가 복구되면, 2/3만 잠갔던 1차측 밸브를 완전히 잠가줍니다.
7. 전동볼밸브 복구

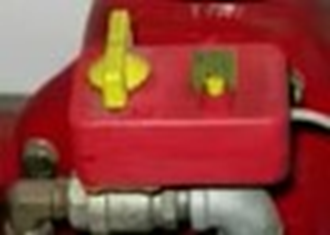

전동볼밸브를 보면 동그란 버튼이 있는데 그것을 눌러준 상태에서 레버를 90도 돌려주어 다시 잠금 상태로 복구합니다.

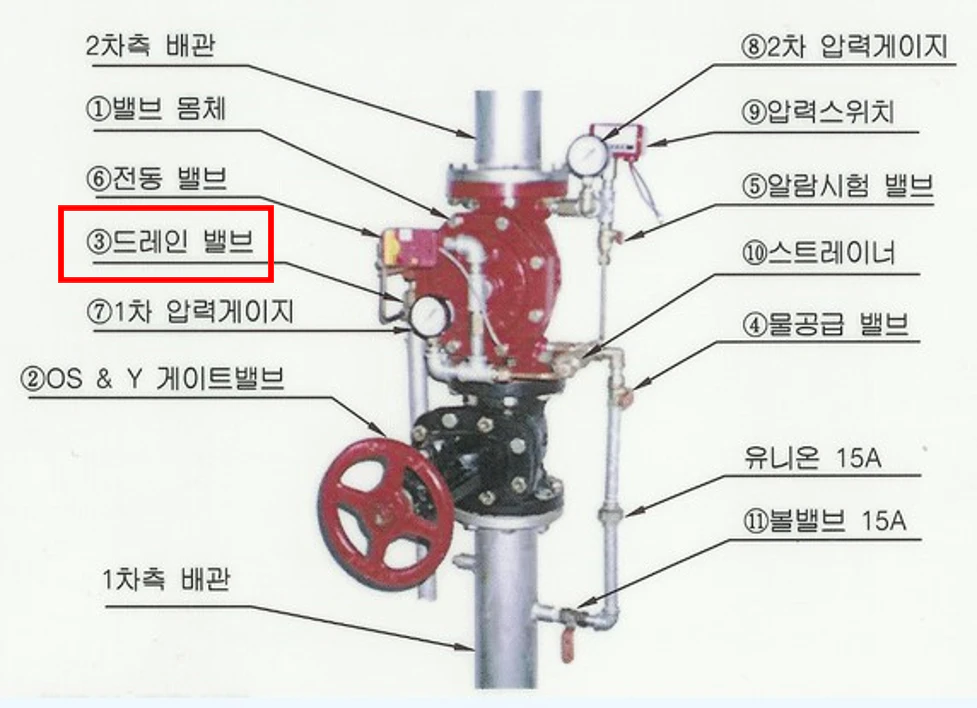

8. 동작시험 때 넘어간 물을 드레인 밸브를 통해 배수해줍니다.
동작시험을 통해 1차측에서 넘어간 물을 드레인 밸브를 통해 배수해줍니다. 배수가 완료되면 드레인 밸브를 다시 잠가줍니다.
9. 셋팅밸브를 개방합니다.

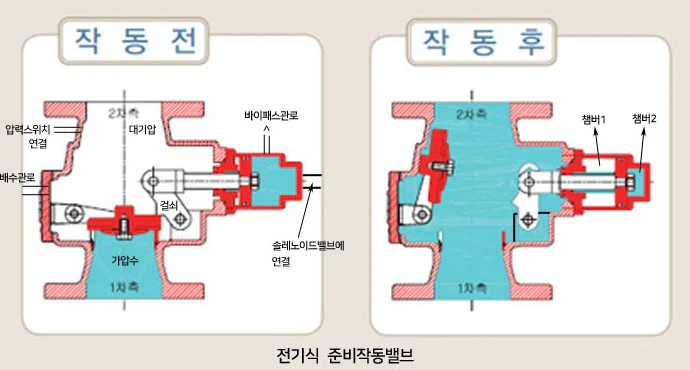

평소에 잠겨져 있는 셋팅밸브를 개방합니다. 셋팅밸브는 이름 그대로 프리액션밸브를 셋팅하는 밸브입니다. 중간챔버를 가압하면서 2차측으로 물이 넘어가지 않게 하는 역할을 하죠. 1차측 압력계에 압력이 채워졌다면 다시 셋팅밸브를 잠가줍니다.
10. 1차측 및 2차측 밸브를 순서로 개방합니다.
프리액션밸브의 1차측 밸브를 먼저 개방한 후 2차측 압력을 확인합니다. 2차측 압력이 계속해서 0으로 유지되면 2차측 밸브를 이어서 개방합니다.
11. 마무리 확인 작업을 합니다.
✔️ 1,2차측의 게이트 밸브가 개방된 상태인지 확인
✔️ 중간챔버 압력(1차측 압력)이 떠 있는지 확인(0이면 안됨) / 2차측 압력이 0인지 확인(0이여야 함)
✔️ 전동볼밸브가 폐쇄 되어있는지 확인
✔️ 배수밸브 잠겨있는지 확인
